Sintec新特 STGM 大模场掺镱皮秒脉冲增益
双包层有源光纤(专利保护)可让全光纤超快激光器达到全固态激光器的性能，而且价格适中，产品具有高可靠性、长寿命和高效率的特点。
全光纤激光放大器可提供大于1ps的脉冲宽度范围，脉冲能量可达300μJ，峰值功率达到兆瓦级。
皮秒和飞秒等超快激光器为脆性材料（碳化硼、蓝宝石、陶瓷、玻璃）、导热材料（钻石）和人工特性材料（碳纤维增强塑料，金属-碳塑料装配）的超精细高质量加工，以及异种材料的焊接带来了无限的可能性。除了材料处理，超快激光器还应用于很多其他行业，如信息和通信技术—雷达和光传感技术，THZ产生，医疗仪器和植入物生产等等。

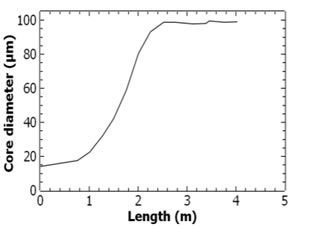

双包层有源光纤(专利保护)可让全光纤超快激光器达到全固态激光器的性能，而且价格适中，产品具有高可靠性、长寿命和高效率的特点。光纤纤芯直径可大于100μm，单模工作模式下具有完美的光束质量，M2<1.15。
特点：
-
模场面积高达5500μm2
-
单模光束质量M2<1.15
-
30-50dB的高增益
-
高泵浦吸收率（20-30dB@976nm）
-
峰值功率高达5MW
-
低非线性效应
-
mJ级脉冲能量
-
布里渊受激散射阈值高
-
高模场稳定性
单模模块参数规格
| 参数 | STGM-A | STGM-B | STGM-C | STGM-D |
| 描述 | 双包层有缘光纤+角分离的泵浦耦合组件 | 双包层有缘光纤+泵浦耦合器+光纤耦合多路复用器 | 完整增益模块+水冷铝封装 | 完整增益模块+水冷铝封装+泵浦半导体 |
| 波长 [nm] | 1030-1050 | 1030-1050 | 1030-1050 | 1030-1050 |
| 泵浦波长 | 976 +/- 2 | 976 +/- 2 | 976 +/- 2 | -- |
| 长度 [m] | 3-4 | 3-4 | -- | -- |
| 纤芯 NA | 0.11 | 0.11 | -- | -- |
| 包层 NA | 0.4 | 0.4 | -- | -- |
| 信号输入光纤 | HI1060 或 类似定制光纤 （纤芯15um and NA<0.11） |
HI1060 或 类似定制光纤 （纤芯15um and NA<0.11） |
-- | HI1060 或 类似定制光纤 （纤芯15um and NA<0.11） |
| 种子源功率 [mW] | > 0.5 | > 0.5 | > 0.5 | -- |
| 泵浦光纤 | 105/125um, NA0.22 or 0.15 | 105/125um, NA0.22 or 0.15 | 105/125um, NA0.22 or 0.15 | -- |
| 泵浦功率(narrow end, pump combiner) [W] | 2 x 25 | 2 x 25 | -- | -- |
| 泵浦功率 (wide end, free-space) [W] | 200 | 200 | -- | -- |
| 泵浦输入功率1[W] | -- | -- | 2 x 25W | -- |
| 泵浦输入功率 2[W] | -- | -- | 2 x 25W or 4 x 50W | -- |
| 输出功率 [W] | -- | -- | -- | Up to 40W |
| 偏振态 | 随机 | 随机 | 随机 | -- |
| M2 | < 1.2 | < 1.2 | < 1.2 | < 1.2 |
| 最小卷直径 [cm] | 37.5 | 37.5 | -- | -- |
| 包装 | 无 | 无 | 铝壳 | 铝壳 |
| 建议水流速度[L/min] | -- | 5 | 5 | 5 |
保偏模块参数规格
| 参数 | STGM-A-PM | STGM-B-PM | STGM-C-PM | STGM-D-PM |
| 描述与封装 | 双包层保偏有缘光纤+角分离的泵浦耦合组件 | 双包层保偏有缘光纤+泵浦耦合器+光纤耦合多路复用器 | 完整保偏增益模块+水冷铝封装 | 完整保偏增益模块+水冷铝封装+泵浦半导体 |
| 波长 [nm] | 1030-1040 | 1030-1050 | 1030-1040 | 1030-1040 |
| 泵浦波长 [nm] | 976 +/- 2 | 976 +/- 2 | 976 +/- 2 | 976 +/- 2 |
| 模场直径[um] | 88 | 88 | 88 | 88 |
| 偏振消光比 [dB] | > 16 | > 16 | > 16 | > 16 |
| M2 | < 1.15 | < 1.15 | < 1.15 | < 1.15 |
| 椭圆率 | > 0.92 | > 0.92 | > 0.92 | > 0.92 |
| 纤芯 NA | 0.11 | 0.11 | 0.11 | -- |
| 包层 NA | 0.4 | 0.4 | 0.4 | -- |
| 信号输入光纤 | PM 6/125 DCF or PM10/125 DCF | PM 6/125 DCF or PM10/125 DCF | PM 6/125 DCF or PM10/125 DCF | PM 6/125 DCF or PM10/125 DCF |
| 泵浦光纤, narrow end | 2 fibers 105/125 NA0.22, 25W each | 2 fibers 105/125 NA0.22, 25W each | 2 fibers 105/125 NA0.22, 25W each | -- |
| 泵浦光纤, wide end | -- | -1 fiber 200/220 NA 0.22 100 W or -1 fiber 105/125 NA 0.22 100 W or -4 fibers 105/125 NA 0.15 50 W each |
-1 fiber 200/220 NA 0.22 100 W or -1 fiber 105/125 NA 0.22 100 W or -4 fibers 105/125 NA 0.15 50 W each |
-- |
| 输出功率 | > 40W @ 30mW 输入, 双端泵浦 。 |
> 40W @ 30mW 输入, 双端泵浦。 | > 40W @ 30mW 输入，双端泵浦。 | > 40W @ 30mW 输入，双端泵浦。 |
| 种子源功率 [mW] | > 0.5 | > 0.5 | > 0.5 | > 0.5 |
| 背反射功率 [W] | <1 | <1 | <1 | <1 |
| 建议水流速度 [L/min] | 5 @ 20degC | 5 @ 20degC | 5 @ 20degC | 5 @ 20degC |
| 泵浦功率 [W] | <25 | <25 | <25 | -- |
| 泵浦功率 (wide end, freespace) [W] | < 100 | < 100 | < 100 | -- |
| 最小卷直径 [cm] | 37.5 | 37.5 | 37.5 | -- |
| 封装 | 无 | 无 | 铝壳 | 铝壳 |
