Sintec新特  STG系列陶瓷反射体

ST系列的陶瓷反射体坯体采用99% Al2O3制成坯体,经过适当的温度烧制,以保留合适的孔隙率和适当的坯体强度。陶瓷反射体表面采用了全涂覆高反射率陶瓷全釉工艺,与镀金反射体相比,其最大优势在于使用寿命极长,反射特性为漫反射。

此陶瓷反射体是医疗和工业激光焊接的泵浦腔的一个低成本、高效率的解决方案。

主要特性:

  • 表面全釉以取得最大反射率和易于清洗

  • 在波长600-1000nm处反射率达97%

  • 在400-1200nm频谱范围内反射率超过95%

  • 坯体具有适当的多孔和高强特性

物理特性:

  • 颜色:白色

  • 密度:3.1g/cm3³

  • 气孔率:22%

  • 抗弯强度:170MPa

  • 热膨胀系数:7.9×10-6­­/С(200~500℃)

  • 9×10-6/С(200~1000℃)

性能指标测试图

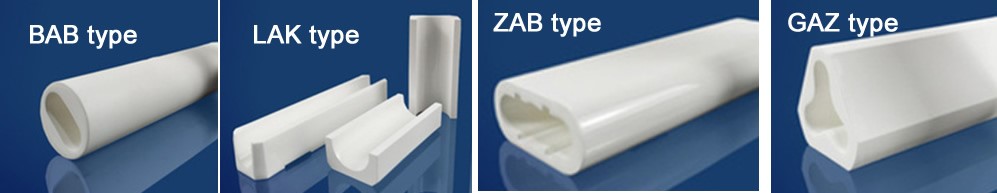

主要型号定义

  • STG-BAB  –外形图为圆形;

  • STG-ZAB – 外形图不规则

  • STG-LAK – 上下结构(外形图为方形、长方形,但一面是凹形);

  • STG-EAB – 外形是长方形;

  • STG-GAZ – 外形是三角形。

下列图表中是我们现有的产品型号.

产品型号 长度 间距 孔高度 孔长度 备注
STG-ZAB-N100 99.9   12.8 33.5 方形 + 圆形
STG-LAK-49 49   10.2 12
STG-LAK-51.6 51.6   12.6   孔中心高度10.5mm
STG-LAK-51.6-2 51.6   10.0   孔中心高度10.5mm
STG-LAK-51.6-3 51.6   12.0   孔中心高度9mm
STG-LAK-51.6-4 51.6   15.0   孔中心高度11.5mm
STG-BAB-97 (=TCT-97) 97   12 22 柱面形, 单灯单棒
STG-BAB-98 98   14 25 柱面形, 单灯单棒
STG-BAB-117 (=TCT-117) 117   12 22 柱面形, 单灯单棒
STG-BAB-137 137.5   17.5 30 柱面形, 单灯单棒

我们可根据客户提供的图纸定制陶瓷反射体。如有特殊应用和具体要求,请联系我们。

常用陶瓷体尺寸列表

  1. 单灯单棒用反射体:TCT97(等同于BAB192) TCT117(等同于BAB330)

  2. 双灯单棒用反射体:TCT-142D(等同于ZAB146)

  3. 双灯单棒用反射体:LAK331

  4. 单灯单棒用反射体:ZAB198

  5. 单灯单棒用反射体:ZAB205

  6. 半导体泵浦模块专用陶瓷体(CRDP-32xxx系列
