Sintec新特 STXF-LD 半导体激光控制模块

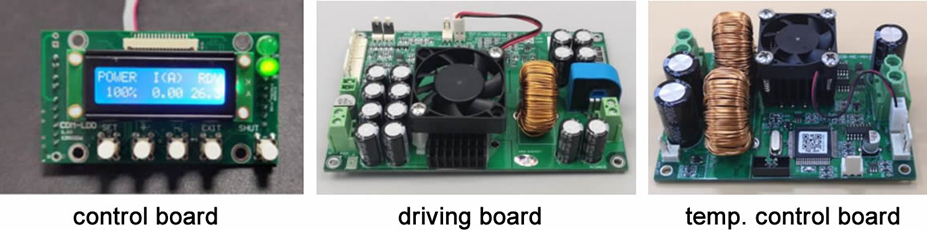

STXF系列半导体激光电源是我们设计制造的OEM分离型的电源驱动模块,主要包括半导体激光控制板/模块、半导体激光驱动板/模块和半导体制冷板/模块。用户可以将这三个模块任意组合构成完整的半导体激光器电源。

半导体激光驱动控制板支持一路本司制造的半导体激光(LD)电源驱动板。通过控制板,除了可以设定和查看电流、控制电流的输出外,还具有电流模拟量外控及可接 1 路本司 制造的温控板(可接可不接)等功能。将此板和 LD 驱动板、温控板一起,可以构成完整的半导体激光器电源系统。本显示板方便集成,可以直接安装在最小 2U 的面板上。

特点:

  • 可以方便安装在客户的设备面板上,最小支持 2U 机箱
  • 支持 1 路 STXF系列驱动板
  • 可接 1 路 STXF系列温控板
  • 温控板温度保护
  • 有通信协议,可以连 PC,用电脑软件控制
  • INTERLOCK 接口
  • 电流内外控
  • 可选 PWM 调制输出
  • LD 驱劢板,或温控板直接供电,不需要独立电源
  • 与我司的PC 软件 STXFMate匹配使用

应用:

  • LD 驱动板的控制
  • 半导体激光电源的主控板

主要技术参数表:

  • 板子供电电压:5VDC+-5%(可以直接从LD接口取电,也可以互联 6 脚 IDC 接口从温控板取电,也可以单独 5V 供电)
  • 板子供电电流:0.1A
  • 支持 LD 驱动板:本司 STXF各系列 LD 驱动板
  • 支持温控板:本司 STXF系列温控板
  • PWM 频率:0.04-500kHz
  • 占空比:0.1-100%
  • 工作环境温度:-40 - +60度
  • 储存环境温度:-40 - +70度
  • 工作环境湿度:0-95%
  • 外形尺寸:70mm*39mm 高度 22mm(板上 9mm,板厚 1.5mm,板下 11.5mm)

订货信息:

  • 产品名称:半导体激光电源驱动控制板
  • 产品型号:STXF-CDM/-P, -P: 有-P 尾缀表示带黑色面板, 无面板则直接省略。

例如:STXF-CDM,STXF-CDM-P,尺寸图,使用指南,本板的连接非常简单,直接把此板和 LD 驱动板的 6PIN 接口P对P互连即可。

半导体激光驱动模块

名称 规格型号 驱动能力(max) 最大输出电功率(W) 供电电压(V) 外型(mm) 特点
LD驱动板 STXF-LDPV-xxA 3A24V 60 12/15/24 40*56 自适应,不发热
LD驱动板 STXF-LDXS-10A5V-TA 10A3V 30 5 60*45 自适应,不发热,小体积
LD驱动板 STXF-LDSS-xxA-MA 5A24V 100 12/15/24 54*70 自适应,不发热
LD驱动板 STXF-LDDH-xxA24V-MA 15A22V 330 12/15/24 75*100 自适应,不发热
LD驱动板 STXF-LDDH-xxA32V-MA 15A30V 420 32 75*100 自适应,不发热
LD驱动板 STXF-LDDH-xxA36V-MA 15A34V 500 36 75*100 自适应,不发热
LD驱动板 STXF-LDDP-xxA24V-MA 25A24V 550 12/15/24 75*100 自适应,不发热
LD驱动板 STXF-LDDP-xxA32V-MA 20A32V 550 32 75*100 自适应,不发热
LD驱动板 STXF-LDDH-xxA48V-MV 15A48V 650 48 85*130 自适应,不发热
LD驱动板 STXF-LDDH-xxA60V-MV 15A60V 825 60 85*130 自适应,不发热
LD驱动板 STXF-LDDH-xxA72V-MV 15A72V 1000 72 85*130 自适应,不发热
LD驱动板 STXF-LDDH-xxA5.5V-MA 60A5V 300 12 85*130 自适应,不发热
LD驱动板 STXF-LDDH-xxA5.5V-MD 100A5V 500 12 120*140 自适应,不发热
LD驱动板 STXF-LDDC-xxA24V-MA 60A24V 1320 24 120*160 自适应,不发热
LD驱动板 STXF-LDDC-xxA32V-MA 60A32V 1800 32 120*160 自适应,不发热
LD驱动板 STXF-LDDC-xxA36V-MA 50A36V 1800 36 120*160 自适应,不发热
LD驱动板 STXF-LDDC-xxA48V-MA 40A48V 1800 48 120*160 自适应,不发热
LD驱动板 STXF-LDDC-xxA60V-MA 30A60V 1800 60 120*160 自适应,不发热
LD驱动板 STXF-DDLS-xxA 15A24V   5~24 54*54 快速驱动,有发热
DFB驱动板 STXF-SDDC-x-xxA 2A2V+TEC   5 65*85 DFB激光器通用驱动
DFB/TO驱动板 STXF-SDD-10A 0.7A2V   5 50.8*50.8 DFB/TO激光器快速驱动,1-20ns
DFB/TO驱动板 STXF-SDD-20A 2A2V   5 50.8*50.8 DFB/TO激光器快速驱动,0.3-3ns
DFB/TO温控板 STXF-ATC-B1 3A4.5V   5 40*40 DFB/TO激光器温控板
