Sintec新特 STH-BeamConstruct激光打标软件

STH-BeamConstruct是一个集成的独立激光打标软件解决方案,适用于几乎所有类型的激光扫描打标,激光CNC和机械CNC应用。它可以用于激光焊接,切割,雕刻,标记,铣削以及快速成型/ SLS / 3D打印。它不仅提供常见功能,还支持多个激光扫描和CNC控制器,并为工业用途提供全面支持。可以将STH-BeamConstruct中创建的激光打标或铣削项目直接发送到扫描系统,或者直接从应用程序中发送出去,或者可以在使用OpenAPC软件包创建的自定义可视化和过程控制应用程序中使用它们。因此,使用此应用程序生成的材料处理项目可以无缝集成到现有的机器控制中,而无需在生产环境中运行此应用程序的CAD接口。

STH-BeamConstruct的一些关键功能:

  • 几种静态图元,例如直线,圆,螺旋,矩形,三角形,多边形,贝塞尔曲线

  • 不同的附加元素和对象类型可以与原始几何图形自由组合以轻松创建复杂的几何图形

  • 使用不同的复杂模式和图案(包括三维元素的阴影)自由定义和组合填充/阴影元素

  • 外部的序列号,日期,时间,数据等动态元素;它们可以与(1)文本和条形码元素结合使用;(2)支持所有TrueType™字体和样式以及速度优化的激光字体的文本;(3)支持DataMatrix,PDF417,EAN,UPC,GTIN,MaxiCode,Aztec,Codabar,USPS,EIHBCC代码等的条形码

  • 将激光项目切割成适合工作空间的小块并通过运动驱动器的集成控制进行自动处理

  • 适用于工业4.0 /智能工厂应用的智能接口

  • 通过集成运动控制(一个方向,旋转或XY工作台)重复处理激光矢量数据

  • 支持多个扫描控制器卡STH-E1701A,STH-E1701C,STH-E1803D,STH-E1701M ,SCANLAB™RTC4™/ RTC5™/ RTC6™/ RTCscanalone™,SCAPS™USC-1™/ USC-2™ / USC-3™等

  • 通过过程控制解决方案实现完全的机器集成和自动化可能性,该过程控制解决方案可以嵌入功能齐全的激光打标项目

  • 全面支持3D编辑和标记,可以轻松地在所有三个维度上编辑和修改所有几何图形,而无需人工限制

  • 可自由旋转和移动的3D视图,以检查生成的激光项目

  • 为基于2D层的快速原型制作或深度雕刻应用切片实体3D模型

  • 激光项目编辑器的CAD和所见即所得功能

  • 适用于Windows™和Linux™的软件

  • 可以翻译成各种语言,包括英语,德语,俄语,中文和其他可用语言

STH-BeamConstruct具有功能广泛、且易于使用的特点。这里显示了一些STH-BeamConstruct关键功能,但距离完整的功能列表还很远,实际功能比这里描述的功能更多。

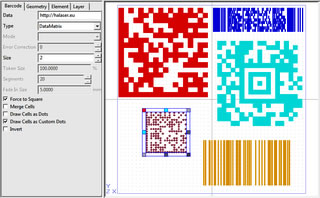

条码

  • 支持多种一维和二维条码

  • 超过50种国际条形码类型,包括DataMatrix,UPC / EAN / GTIN,QR,Aztec,MaxiCode,几种EHIBCC类型以及其他更多类型

  • 可以自由更改条形码参数,例如大小,纠错级别,令牌扩展,倒置,静区和其他参数(取决于所选条形码的功能)

  • 某些2D类型的条形码段可以用点或自定义点替换

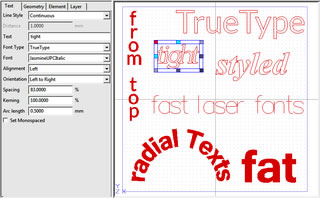

文字和字体样式

  • 支持TrueType™和特殊的高速激光样式字体

  • 几种文字效果

  • 通过使用后处理元素来旋转文本

  • 在处理动态内容时可以修改文本

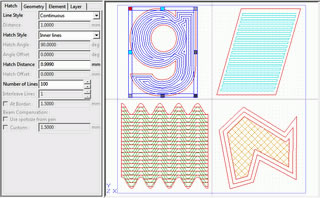

填充图案/阴影线

  • 用无限数量,可自由配置和组合的填充图案填充多边形

  • 根据当前使用的激光特性进行光束补偿

  • 填充线的后处理,以创建复杂的效果和图案

  • 几种注重速度和质量的填充样式

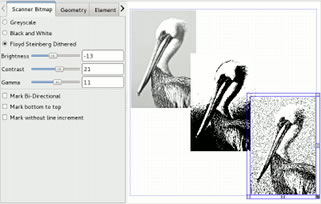

栅格图像/位图标记

  • 导入所有常见的光栅图像文件格式,例如GIF,PNG,JPEG,BMP,TIFF

  • 在应用中编辑R / G / B组件以及对比度,亮度和伽玛

  • 支持真实的灰度图像,抖动的黑白图像,硬阴影黑白图像

  • 导入的扫描仪位图可自由缩放和修改

  • 将图片导入为可照明的背景图像,以用作模板并在其上绘制矢量标记数据

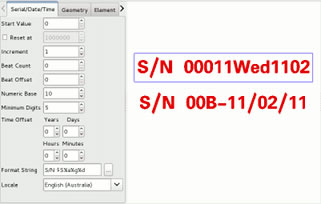

序列号,日期/时间,最晚日期

  • 支持可分配给文本和条形码元素的动态内容,以实现序列号,日期/时间信息,最新日期,跟踪信息,生产信息等

  • 每次打标操作前自动循环更新

  • 格式和内容可自由选择,文本可与不同样式和格式的计数数字,日期和时间信息结合使用

  • 本地化的日期和时间信息

  • 分割方向,重叠,物体直径,梯形校正系数和许多其他参数可以自由定义

  • 可定制的数字和数字格式

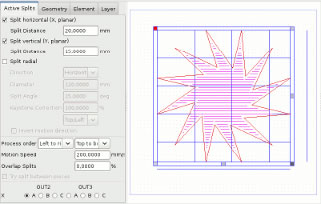

将几何拆分为图块

  • 将元素分组为一组,以处理大于可用工作区域的工件

  • 几何形状可以一维(X或Y方向或旋转模式)或二维(例如与XY工作台一起使用)拆分

  • 切割几何的位置可以自由编辑和修改

  • 分体零件在加工过程中通过同步运动组合在一起

  • 分割方向,重叠,物体直径,梯形校正系数和许多其他参数可以自由定义

  • 拆分组支持所有类型的元素及其所有组合,矢量几何以及扫描仪位图均被剪切

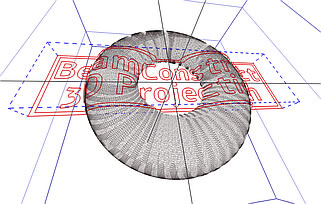

将几何体投影到3D地面形状

  • 3D网格可用作地面对象

  • 然后可以将几何图形投影到此3D地面形状上

  • 可与3D扫描头一起使用

  • 允许在不规则,可自由定义的表面上进行3D标记

  • 版本6.4或更高版本中可用

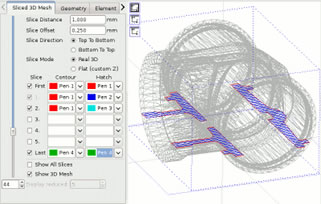

将实体3D模型切片为2D层

  • 切片的3D模型可以逐层处理,以进行深度雕刻或快速原型制作/ SLS / SLM / 3D打印应用

  • 可以为第一个和最后一个切片自由定义轮廓和剖面线的笔定义,以及为所有其他层自由定义笔样式

  • 支持二维打标系统,第三轴可通过外接设备完成

  • 支持3D标记系统,第3维由扫描仪的Z轴处理

  • 旋转的填充图案,可以对每个切片自动改变填充角度

  • 切片距离和第一切片偏移量可根据所需模型尺寸和精度自由选择

  • 支持多种3D格式,例如Surface Tesselation Language™(STL),RenderWare™(RWX),WaveFront™OBJ,Polygon(PLY),目标文件格式(OFF),3D Manufacturing Format(3MF),3D Studio(3DS),增材制造格式(AMF)

  • 以Common Layer Interface™(CLI)格式导入和导出已切片的数据

  • 支撑结构可以自动生成,也可以作为预先计算的数据加载(仅限STH-BeamConstruct PRO)

多头支持

  • 支持多个重叠或分离的工作区域

  • 可以混合使用不同的扫描仪控制器,以及不同的激光类型和扫描头

  • 在可用的工作头和工作区域上自动和速度优化地分配矢量数据

  • 在所有可用的磁头上同时进行速度优化的标记

  • 同时支持多达9个扫描头(PRO版为9个,免费版为2个)

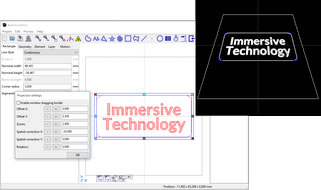

沉浸式投影视图

  • 使用视频投影仪将当前项目直接显示在工作区中

  • 在机器设置和生产过程中可以完美查看和调整当前标记数据

  • 沉浸式技术突破了输入数据和标记结果之间的现有障碍

  • 投影机的安装位置和空间畸变可通过软件轻松调整并合法化

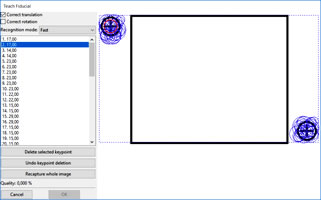

视力

  • 具有实时背景图像的集成视觉系统

  • 相机校正图像失真

  • 基准教学与管理

  • 自动基准识别

  • 基于基准的几何校正

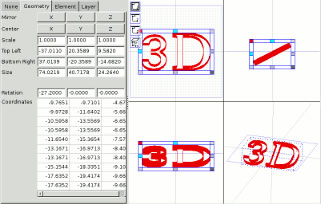

3D编辑/分割视图

  • 从顶部,正面和侧面轻松编辑3D数据

  • 所有编辑功能可用,不受这些视图的限制

  • 可以放大,旋转和移动的附加透视图,可以轻松地从各个角度检查模型

  • 小号PLIT与所有三个编辑视图,并在复杂的模型的情况下,在同一时间,快速和简单的编辑所示的缩短的观点看法

笔参数向导(仅适用于STH-BeamConstruct PRO)

  • 合适的笔参数的简易评价

  • 创建具有变化的功率和频率值的2D矩阵

  • 最佳标记结果可用于下一步测量或与当前笔一起使用

  • 一次可以检查100个参数集,无需再进行耗时的实验即可找到最佳值

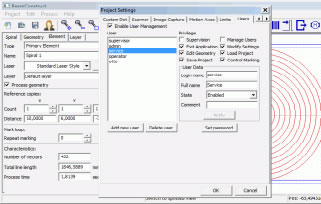

用户和权限管理(仅STH-BeamConstruct PRO)

  • 创建用户,并为其分配角色和相关权限

  • 限制用户可以访问的可能性和功能

  • 避免用户执行不允许执行的操作

  • 指定密码以保护用户访问

  • 只有通过登录才能访问受限功能

工业4.0智能接口(仅STH-BeamConstruct PRO)

  • 易于使用的XML接口可从中获取生产状态和过程数据

  • 支持MQTT物联网通知协议

  • 可用于观察STH-BeamConstruct的状态

  • 使一名操作员可以轻松观看多台机器或生产线

  • 可以轻松集成到智能工厂和自动化生产环境中

  • 可用于追溯目的

  • 免费的智能手机-可用于演示智能界面的功能并观看多台机器,以便在状态更改时得到通知

  • 通过Hermesmachine界面进行生产线集成和自动化操作(支持Hermes标准协议版本1.x)
