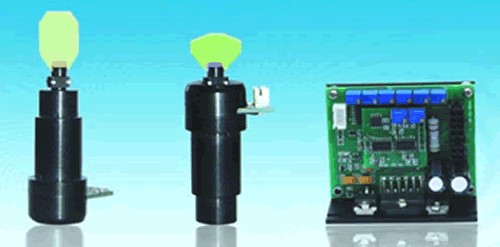

Sintec新特 OSST系列光学扫描振镜
振镜系统是一种由驱动板与高速摆动电机组成的一个高精度、高速度伺服控制系统，主要用于激光打标、激光内雕、舞台灯光控制等。
该系统的工作原理是：输入一个位置信号，摆动电机（振镜）就会按一定电压与角度的转换比例摆动一定角度。整个过程采用闭环反馈控制，由位置传感器、误差放大器、功率放大器、位置区分器、电流积分器等五大控制电路共同作用。
本公司生产的OSST系列振镜系统，由于运用最新一代集成电路，驱动电路板采取多种抗干扰手段，系统不仅抗干扰能力强、可靠性高、线性度好、重复精度高、响应时间短，而且体积小，便于安装运输。
| 型号 | OSST8162 | OSST8161 | OSST8063 |
| 带载镜片 | ≤8mm光斑 | ≤10mm光斑 | ≤12mm光斑 |
| 小步长阶跃响应时间 | 5mm光斑镜片时0.2ms | 10mm光斑镜片时0.3ms | 12mm光斑镜片时0.6ms |
| 最大扫描机械角 | ±20°-30 ° | ±20° | ±20° |
| 线性度 | 99.9%，范围±20° | 99.9%，范围±20° | 99.9%，范围±20° |
| 平均工作电流 | 0.9A | 0.9A | 1.5A |
| 峰值电流 | 5A | 5A | 10A |
| 线圈电阻 | 3Ω±10%供参考 | 1.8Ω±10%供参考 | 2Ω±10%供参考 |
| 线圈电感 | 180μH ±10%供参考 | 280μH ±10%供参考 | 260μH ±10%供参考 |
| 工作温度 | 0℃-40℃ | 0℃-40℃ | 0℃-40℃ |
| 定制工作温度（可选） | -40—﹢85 | -40—﹢85 | -40—﹢85 |
| 振镜重量 | 80g | 105g | 180g |
| 转子惯量 | 0.125g·cm2 | 0.34g·cm2 | 1.2g·cm2 |
| 转矩常量 | 5.1N·mm/A | 7.3N·mm/A | 12 N·mm/A |
| 最大有效电流 | 2.1A | 2.5 5A | 3.52A |
| 带电缆重量 | 72g | 263 g | 340g |
| 接头 | C3030F-2*4 | C3030F-2*4 | C3030F-2*4 |
| 负载惯量 | 0.1 g·cm2—0.54 g·cm2 | 0.3 g·cm2—1.52 g·cm2 | 1.0 g·cm2—6 g·cm2 |
| 跟随误差 | 0.11 ms | 0.142ms | 0.22 ms |
| 振镜外形尺寸 | D15x31+D15.4x11mm | D22X36+D31x8.6+D21x9mm | D22x36+D31x8.6+D21x9mm |
| 安装镜片厚度 | 2.1mm | 2.1mm | 2.1mm |
| 用途 | 舞台灯光、激光动画 | 超高速飞行打标，超高速在线飞速打标 | 金属、非金属精密激光打标、激光快速成型、激光调阻和激光雷达等 |
| 型号 | OSST8166 | OSST8168 | OSST8061 |
| 带载镜片 | 1-6mm光斑 | 1-10mm 光斑 | 20-25mm光斑 |
| 小步长阶跃响应时间 | 5mm光斑镜片时0.3ms | 5mm 光斑镜片时 0.3ms | 20mm光斑镜片时0.7ms |
| 最大扫描机械角 | ±20° | ±20° | ±20° |
| 线性度 | 99.9%，范围 ±20° | 99.9%，范围±20° | 99.9%，范围 ±20° |
| 平均工作电流 | 0.6A | 0.6A | 2A |
| 峰值电流 | 1.5A | 1.5A | 6A |
| 线圈电阻 | 2.3Ω±10%供参考 | 2.3Ω±10%供参考 | 2.1Ω±10%供参考 |
| 线圈电感 | 420μH ±10%供参考 | 420μH ±10%共参考 | 360μH ±10%供参考 |
| 工作温度 | 0℃-40℃ | 0℃-40℃ | 0℃-40℃ |
| 定制工作温度（可选） | -40—﹢85 | -40—﹢85 | -40—﹢85 |
| 振镜重量 | 26g | 26g | 210g |
| 转子惯量 | 0.028g·cm | 2.25N·mm/A | 5.1g·cm2 |
| 转矩常量 | 2.25N·mm/A | 2.25N·mm/A | 22N·mm/A |
| 最大有效电流 | 1.8A | 1.8A | 5A |
| 带电缆重量 | 49 g | 425 g | |
| 接头 | C3030F-2*4 | PHD2*4 | C3030F-2*4 |
| 负载惯量 | 0.02 g·cm2—0.05 g·cm2 | 0.02 g·cm2—0.05 g·cm2 | 8 g·cm2—24 g·cm2 |
| 跟随误差 | 0.11 ms | 0.15 ms | 0.35 ms |
| 振镜外形尺寸 | D10x16+D13x3+D15x10.5mm | D15X8+D14x15 | D28x58+D36x15+D25x5mm |
| 安装镜片厚度 | 1.0mm | 1.mm | 3.0mm |
| 用途 | 高速在线飞行打标、高速高精密静态打标等 | 高速在线飞行打标、高速高精密静态打标等 | 精密激光打标、激光快速成型、激光调阻和激光雷达等 |
| 型号 | OSST3808 | OSST3860 |
| 带载镜片 | 25-50mm光斑 | 30-60mm光斑 |
| 小步长阶跃响应时间 | 25mm光斑镜片时1.2ms | 30mm光斑镜片时1.3ms |
| 最大扫描机械角 | ±20° | ±20° |
| 线性度 | 99.9%，范围±20° | 99.9%，范围±20° |
| 平均工作电流 | 2.2A | 3.2A |
| 峰值电流 | 7.6A | 9.6A |
| 线圈电阻 | 2Ω±10%供参考 | 2Ω±10%供参考 |
| 线圈电感 | 260μH ±10%供参考 | 260μH ±10%供参考 |
| 工作温度 | 0℃-40℃ | 0℃-40℃ |
| 定制工作温度（可选） | -40—﹢85 | -40—﹢85 |
| 振镜重量 | 520g | 520g |
| 转子惯量 | 6.25g·cm2 | 8.2g·cm2 |
| 转矩常量 | 28N·mm/A | 31·mm/A |
| 最大有效电流 | 6.3 A | 12A |
| 带电缆重量 | 520G | 520G |
| 接头 | C3030F-2*4 | C3030F-2*4 |
| 负载惯量 | 12g·cm2—24 g·cm2 | 12g·cm2—35 g·cm2 |
| 跟随误差 | 0.28 ms | 0.35 ms |
| 振镜外形尺寸 | D38X76+D36x5+D25x5mm | D38x76+D35x5+D25x5mm |
| 安装镜片厚度 | 输出轴直径7mm | 7mm |
| 用途 | 精密激光打标、激光快速成型、激光调阻和激光雷达等 | 精密激光打标、激光快速成型、激光调阻和激光雷达等 |
| 型号 | OSST1520-20 | OSST1520-15 |
| 带载镜片 | £10mm光斑 | £10mm光斑 |
| 小步长阶跃响应时间 | 10mm光斑镜片时0.3ms | 10mm光斑镜片时0.3ms |
| 最大扫描机械角 | ±20° | ±20° |
| 线性度 | 99.9%，范围±20° | 99.9%，范围±20° |
| 平均工作电流 | 0.9A | 0.9A |
| 峰值电流 | 5A | 5A |
| 线圈电阻 | 1.8Ω±10%供参考 | 1.8Ω±10%供参考 |
| 线圈电感 | 280μH ±10%供参考 | 280μH ±10%供参考 |
| 工作温度 | 0℃-40℃ | 0℃-40℃ |
| 定制工作温度（可选） | -40—﹢85 | -40—﹢85 |
| 振镜重量 | 105g | 105g |
| 转子惯量 | 0.34g·cm2 | 0.34g·cm2 |
| 转矩常量 | 7.5N·mm/A | 7.5N·mm/A |
| 最大有效电流 | 2.5 A | 2.5 A |
| 带电缆重量 | 263 g | 263 g |
| 接头 | PHD2*4 | PHD2*4 |
| 负载惯量 | 0.35 g·cm2—1.5 g·cm2 | 0.35 g·cm2—1.5 g·cm2 |
| 跟随误差 | 0.15 ms | 0.15 ms |
| 振镜外形尺寸 | D20X28+D15x6mm/37mm | D15X26+D15x8mm/37mm |
| 安装镜片厚度 | 2.0mm | 2.0mm |
| 用途 | 超高速飞行打标，超高速在线飞速打标 | 超高速飞行打标，超高速在线飞速打标 |
