Sintec新特 CHST激光清洗头

专利号2018222272666

激光与被清洁的设备表面无接触，在高速去除设备表面污染物的同时不会损伤设备表面，具有效率高、机动灵活、自动化程度高等优点。

通过控制器控制扫描电机的动作，可以使扫描聚焦场按照1-20kHz的频率输出相互交错的三角波，并从一端向另一端密集扫描，通过扫描聚焦场镜使激光输出布满整个5*100mm的范围，无死角。

激光通过扫描聚焦场镜输出的光斑直径不大于0.02mm，传统激光清洗设备是线段扫描，要扫描5*100mm的范围，需要5/0.02=250次扫描动作。利用本实用新型专利所述的激光清洗头只需一次扫描动作就可达到传统激光清洗设备250次扫描动作的效果，工作效率大大提高。清洗表面污垢无残留，工作效率高、清洗后设备表面外观好看。

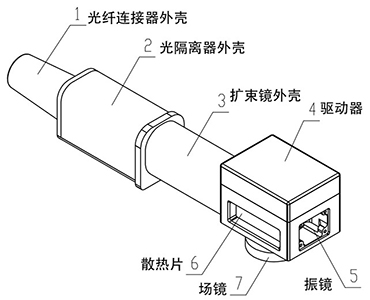

激光清洗头由二维激光扫描系统、聚焦场镜、控制卡和软件等组成。我们的激光清洗头结构紧凑，使用方便，特别适合与光纤激光器配合，形成质量可靠的激光清洗机。激光清洗头可固定位置清洗，也可以手持式清洗，用户根据需要清洗的物品和环境来定。

主要技术参数

• 产品型号：CHST-1064-8

• 输入孔径：8mm

• 频率：≤ 1200Hz

• 分辨率：12μRad.

• 重复精度：8μRad.

• 小步阶响应时间：≤0.3ms

• 最大扫描角度：X轴±15Y轴±5

• 平均工作电流：2.0A

• 峰值电流：5A

• 工作温度：0℃-45℃

• 存储温度：-10至+60℃

• 外形尺寸：380x70x100(mm)

• 重量：1.0±0.1（kg）

• 场镜圈接口：M55x1mm

• 接线长度：3.0米（可按需求定制）

• 激光接头：通用隔离器

控制卡：控制卡是控制中心，既用来控制激光器的参数，又用来控制扫描系统，按要求的运动轨迹清洗。

软件：软件可以设置激光功率、脉冲重复率、脉冲占空比，也可以分别设置X方向和Y方向的扫描长度和激光频率。
