Sintec新特 LSST-xxxx-yy-zzz-AAAA 激光打标头
型号说明LSST-xxxx-yy-zzz-AAAA
-
LSST：LSST系列打标头
-
xxxx: 激光波长，如10.6um, 1064nm, 532nm, 355nm等
-
yy: 通光口径
-
AAAA: 振镜型号

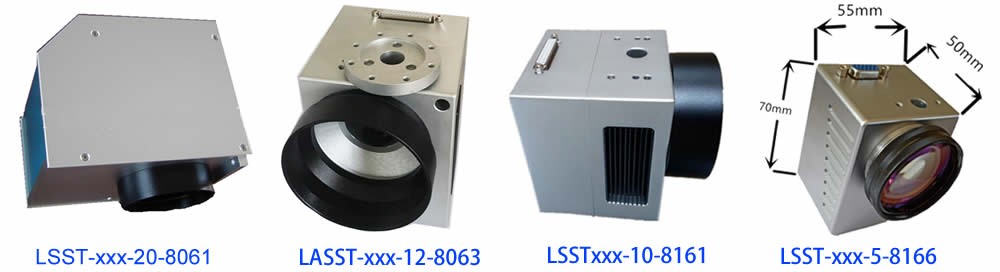

| 产品型号 | 通光口径mm | 输入电压±V | 控制 | 外形尺寸mm | 重量 kg | 振镜 |
| LSST-xxxx-5-8166 | 5 | 15 | XY-100 | 70x55x50 | 0.6 | 8166 |
| LSST-xxxx-8-8162 | 8 | 15 | XY-100 | 90.5x69.5x86 | 0.8 | 8162 |
| LSST-xxxx-10-8161 | 10 | 15 | XY-100 | 116x96x96 | 1.6 | 8161 |
| LSST- xxxx -12-8063 | 12 | 15 | XY-100 | 120x106x100 | 2.3 | 8063 |
| LSST- xxxx -20-8061 | 20 | 24 | XY-100 | 180x146x148 | 3.2 | 8061 |
| LSST- xxxx -25-3808 | 25 | 24 | XY-100 | 210x161x172 | 5.1 | 3808 |
| LSST- xxxx -32-3808 | 32 | 24 | XY-100 | 210x161x172 | 5.2 | 3808 |
| 产品型号 | LSST-xxxx-5-8166 | LSST-xxxx-8-8162 | LSST-xxxx-10-8161 |
| 通光口径 | £5mm | £8mm | £10mm |
| 定位速度 | 10m/sec | 10m/sec | 10m/sec |
| 写字速度 (1mm高字) | 1000cps | 800cps | 600cps |
| 高质量写字速度 (1mm高字) | 600cps | 550cps | 450cps |
| 相应时间 | 0.3ms（5mm光束） | 0.2ms（5mm光束） | 0.45ms(10mm光束) |
| 最大机械偏转角 | ±20° | ±20-30° | ±20° |
| 线性度 | 99.9% 在±20° | 99.9%, 在±20° | 99.9%, 在±20° |
| 工作温度 | 0-40 oC | 0-40 oC | 0-40 oC |
| 输入电压 | ±15V, 60W | ±15V, 60W | ±15V, 60W |
| 重量 | 0.6kg | 0.8kg | 1.6Kg |
| 外形尺寸 | 70x55x50mm | 90.5x69.5x86mm | 116x96x96mm |
产品型号 |
LSST-xxxx-12-8063 | LSST-xxxx-20-8061 | LSST-xxxx-25-3808 | |
| 通光口径 | £12mm | £20mm | £25mm | |
| 定位速度 | 10m/sec | 10m/sec | 10m/sec | |
| 写字速度 (1mm高字) | 800cps | 600cps | 500cps | |
| 高质量写字速度 (1mm高字) | 450cps | 350cps | 450cps | |
| 相应时间 | 0.6ms(12mm光束） | 0.7ms(20mm光束） | 1ms(25mm光束） | |
| 最大机械偏转角 | ±20° | ±20° | ±20° | |
| 线性度 | 99.9%, 在±20° | 99.9% 在±20° | 99.9% 在±20° | |
| 工作温度 | 0-40 oC | 0-40 oC | 0-40 oC | |
| 输入电压 | ±15V, 60W | ±24V, 200W | ±24V, 200W | |
| 重量 | 2.3kg | 3.2kg | 5.1kg | |
| 外形尺寸 | 120x106x100mm | 180x146x148mm | 210x161x172mm | |
| 产品型号 | LSST-xxxx-30-3808 | LSST-xxxx-32-3808 |
| 通光口径 | £30mm | £32mm |
| 定位速度 | 7m/sec | 7m/sec |
| 写字速度 (1mm高字) | 400cps | 400cps |
| 高质量写字速度 (1mm高字) | 350cps | 350cps |
| 相应时间 | 1ms(30mm光束） | 1ms(32mm光束） |
| 最大机械偏转角 | ±20° | ±20° |
| 线性度 | 99.9% over ±20° | 99.9% over ±20° |
| 工作温度 | 0-40 oC | 0-40 oC |
| 输入电压 | ±24V, 200W | ±24V, 200W |
| 重量 | 5.2kg | 5.2g |
| 外形尺寸 | 210x161x172mm | 210x161x172mm |
说明：
-
上述打标头都有不同波长的特定应用，如 1064nm, 532nm, 355nm 或 10.6um，根据客户需要推荐适合的打标头，也有其它入射光直径的打标头。
-
定位速度和写字速度是在160mm焦距场镜、1mm字高、单笔字条件下。
-
数控信号是标配，也可以提供模拟信号控制。
-
免费提供适配的直流电源。
-
可以根据客户需要，配置扩束镜、场镜和打标软件。
