Sintec新特 STB-CTL-D25mm安装的PCA准直TPX透镜

STB-CTL-D25mm安装的PCA准直TPX透镜,直径25 mm

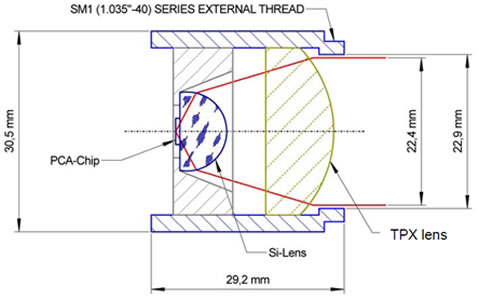

STB-CTL-D25mm是安装在25.4毫米铝散热器上的光电导电式天线(Photoconductive antennas PCA)的附件,并配备我们的超半球硅基片透镜。这种天线的发散太赫兹波束首先被超半球硅透镜稍微收集起来。在第二步中,太赫兹光束通过直径为1英寸的TPX(聚甲基戊烯)透镜进行准直,该透镜在可见光谱区域也是透明的。该准直太赫兹光束从直径为22毫米的STB-CTL-D25毫米射出。同样的配置可以用来测量一个准直太赫兹光束。附加的聚焦TPX透镜可以安装在第一TPX透镜的前面,以获得焦距为30mm的聚焦THz光束。

TPX准直透镜

  • 材料:TPX(聚甲基戊烯)

  • 折射率:1.45@1太赫兹

  • 吸收系数(α): 0.3厘米-1

  • 直径:25.4 mm

  • 厚度:10.3mm

  • 设计焦距:42mm

  • 后焦距:35mm(距平面)

准直太赫兹光束

  • 光束直径:22.4 mm

透镜管

  • 外径:30.5mm

  • 总长:29.2 mm

兼容的PCA

STB-CTL-D25mm可用作PCA的外壳,PCA安装在直径为25.4 mm的铝散热器上。电缆需要指向PCA的正面(激光器或芯片侧)。此外,PCA需要配备我们的超半球硅衬底透镜之一。
