Sintec新特 266nm to 1550nm 衍射扩束器

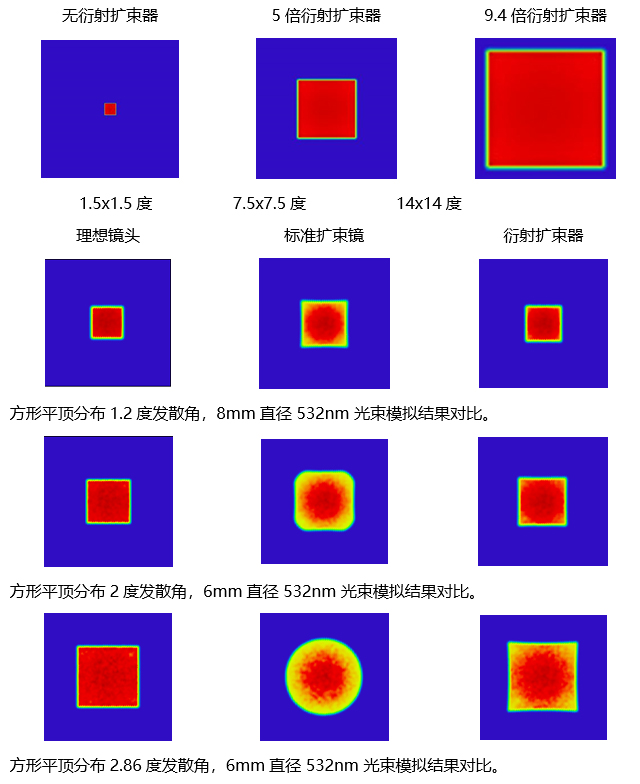

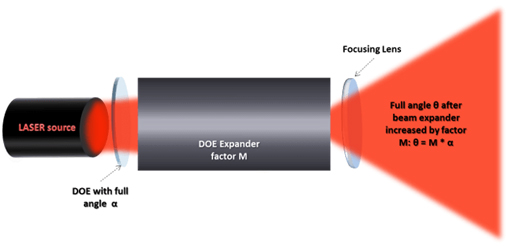

衍射扩束器能以一定倍数增加或减少衍射元件出射光的发散角和大小,相对于标准扩束器,衍射扩束器由于考虑了光束整形、光束分束和光束聚焦的特点,极大的减小了输出的光束的畸变。衍射扩束器可运用于以下应用

  1. 将衍射扩束器与衍射元件结合起来能实现单原件无法实现的综合功能。

  2. 将衍射扩束器与固定发散角的标准、半标准或在售的衍射元件结合使用,可快速改变其发散角,从而能够节约成本并快速交付。

  3. 我们也可以通过客户的要求定制衍射扩束器。

技术参数

材料 熔融石英
透过率 ≥ 97%
固定放大倍数 x5 and x9.4
可搭配衍射元件 光束分束器,匀化器,平顶整形器,螺旋相位板,衍射锥镜,圆环生成器
最佳搭配 方形整形器
波长范围 266nm to 1550nm

典型设置

型号 放大倍数 最大输入输出孔径(mm) 最大输入光斑 (mm) 最大入射角 (deg) 模块长度 模块外直径
DOE_Expander_x10 x9.4 23 14 3 130 35
DOE_Expander_x5 x5 23 14 3 110 35
