Sintec新特 PowerXP系列电动激光能量衰减

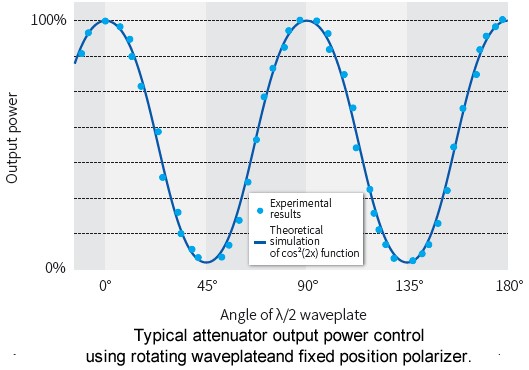

PowerXP系列电动衰减器是工业应用可靠的解决方案。每个衰减器包括一个石英材质的旋转λ/2相位波片和经过光学对准的单/双薄膜偏振片或偏振光分束立方体,该偏振光分束立方体将输入光束分成平行或垂直的s偏振和p偏振光束。二束光束的强度比是可以通过旋转波片连续调节的。S偏振用于高纯S偏振光束的应用,P偏振用于需要功率控制和衰减的应用。PowerXP Maxi和Cube版本的衰减器因其体积小,旋转速度快是对于高要求的激光处理应用中功率控制、衰减和分束的首选解决方案。
主要特点
-
界面友好,RS232接口
-
将入射激光分为s偏振和p偏振两个平行光束,二者强度比可调
-
超低色散适合高能量超短激光脉冲激光器
-
体积小,易集成
-
最小和最大衰减之间的时间小于0.2秒
主要型号产品参数表
紧凑型 | MAXI 透射型 | MAXI 反射型 | MAXI 立方体型 | |
优化模式 | 透射 | 透射(T模式) | 反射 (R 模式) | 透射和反射 |
通光孔径 (mm) | Ø8 | Ø18 | Ø18 | Ø18 |
最大输入光斑直径@1/e2(mm) | Ø5 | Ø12 | Ø12 | Ø12 |
损伤阈值 @ 1064 nm, 10 ns, 10 Hz | > 20 J/cm² | > 10 J/cm² | > 10 J/cm² | > 10 J/cm² |
外形尺寸mm(高x长x宽) | 32x56x60 | 56x99x90 | 56x99x90 | 56x82x90 |
最小和最大衰减之间的时间 | <0.2 sec | <0.2 sec | <0.2 sec | <0.2 sec |
最小-最大衰减之间的步数 | 14400 | 24000 | 24000 | 24000 |
分辨率 | <7弧秒/步 | <7弧秒/步 | <7弧秒/步 | <7弧秒/步 |
功率最大传输 | Tmax > 99% p偏振输出时 |
Tmax > 95% p偏振输出时 |
Tmax > 99% S偏振输出时 |
p偏振输出时Tmax> 97% S偏振输出时Tmax> 99% |
功率最小阻断 | Tmin<0.1% p偏振输出时 |
Tmin<0.5% p偏振输出时 |
Tmin<0.3% S偏振输出时 |
p偏振输出Tmin<0.3%, S偏振输出时Tmin<3% |
*可选衰减范围 | Tmax > 99.7%, Tmin<4% S偏振光输出 |
Tmax > 99.5%, Tmin<5% S偏振光束输出 |
Tmax > 95%, Tmin<0.5% p偏振输出时 |
下表是衰减器在不同阶段的功率控制重复性测量值。
设定衰减 | 平均功误差率差, % | 最大功率差@ 250mW*, % | |
20% | 0.05 | 0.30-0.40 | |
50% | 0.1 | 0.5 | |
80% | 0.05 | 0.40 |
*以上数据采用平均输出功率250mw的飞秒脉冲激光器来测量。
注:每个值都是根据平均测量3000个周期数据而计算得出的。在规定的透过级别,只有特定级别的数据才被取为平均值。例如,在衰减器处于20%功率位置时,功率计在0%-100%和100%-0%功率循环(0%-20%-100%-20%-0%然后重复3000个周期)收集20%时的透射数据。
