Sintec新特 FMR-20精细转向镜
精细转向镜FMR-20专为精细倾斜、高角度分辨率应用而设计。具有 20 x 20 毫米的大通光孔径，能以高达 250 Hz 的带宽扫描各种光束模式，倾斜范围为 ±2.3 mrad。FMR-20 与 Optotune ICC-4C-2000 工业电流控制器配合使用，是一种即插即用的精细转向解决方案。
主要特点
- 一个大光学表面可实现 2 DOF 运动
- 低功率至高功率激光束的二维摆动
- Mrad 角度范围，分辨率为 μrad
- 无轴承设计，使用寿命长
- 占地面积小，可定制
下表是 FMR-20 的主要规格：
| 型号 | 镜片尺寸 | 机械角度 | 重量 | 尺寸 |
| FMR-20 | 20*20mm | ±5.2mrad | 53 g | 50.8 x 50.8 x 12 mm |
| 运动模式 | 2D可编程 |
| 位置控制 | 开环 |
| 外部控制传感器 | 可添加 |
| 温度漂移 | 1000 ppm/K |
| 角度分辨率 (with ICC-4C-2000) | 4 µrad |

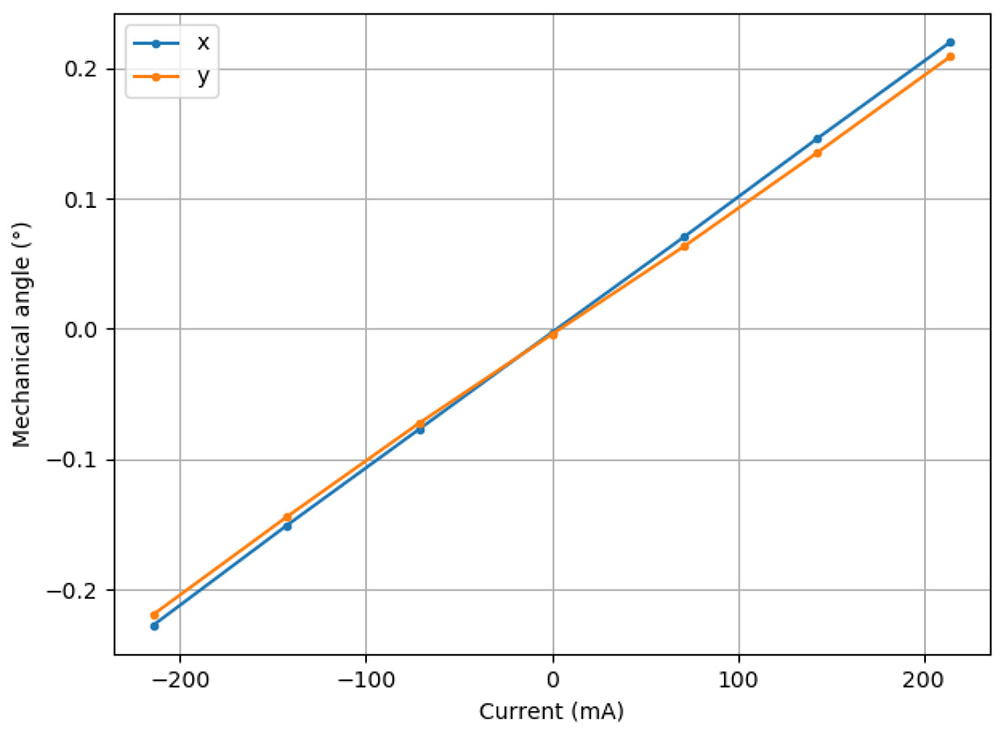

| 静态电机常数 | 17.5mrad/A |
| 动态电机常数 | 1.0°/A |

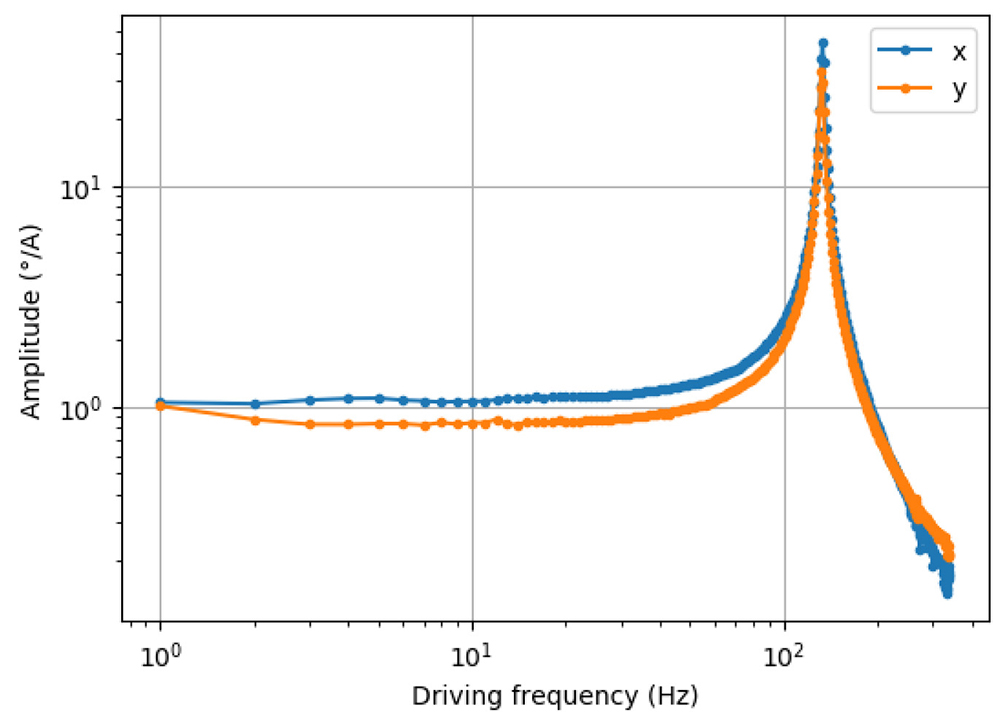

| 带宽 (正弦, ± 2.3 mrad) | 130 ± 5 Hz |
光学规格：
- 表面镀膜 保护金, 介质膜,或定制 custom
- 反射角度 0-45° AOI

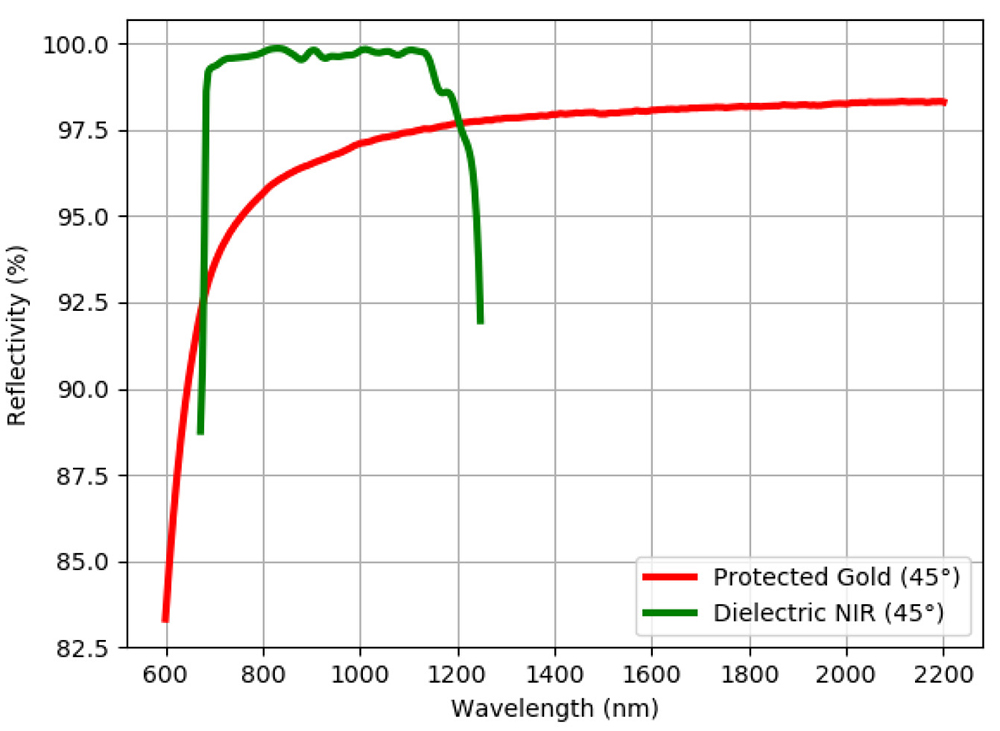

- Protected gold >95%, at 800-2000 nm
- Dielectric NIR >98%, at 750-1100 nm
- 表面质量 5/ 5x0.4; L1x0.06; C3x0.25 ISO norm 10110, equivalent to scratch-dig 60/40
- 镜面平整度 2 λ (1100 nm)
控制:

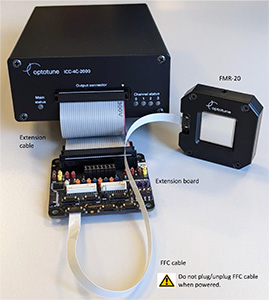

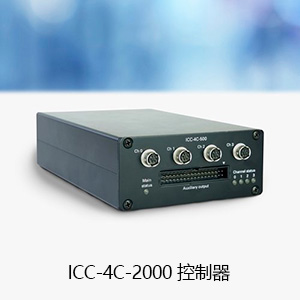

FMR-20 由 ICC-4C-2000 工业 4 通道控制器和 ICC-4C-2000 扩展套件（适配器板）控制。一个 ICC-4C-2000 有四个输出通道，支持两个 FMR-20转向镜。
