Sintec新特 SLB-PBMLA25S/PBCLA25 透镜阵列匀化器

透镜阵列匀化器能够实现多模激光不同形状的非准直匀化效果。可用于医疗美容方向的光束匀化、机器视觉方向的背景光匀化等场景。

我们的透镜阵列匀化器包括平板微透镜阵列和平板柱透镜阵列,其中平板微透镜阵列是一种基于液晶聚合物的衍射光学原理实现激光匀束、光束整形的平板光学元件,由聚合物薄膜和单片N-BK7窗口片组成,利用液晶聚合物薄膜上的阵列式相位分布实现微透镜阵列功能。其出射光束形态与微透镜单元的各项参数相关,通过调整微透镜单元的相位周期及轮廓,能够灵活控制出射光束的发散角大小和光斑形状,实现多种不同形状及大小的激光匀束和光束整形需求。该器件与入射光偏振态相关,控制入射光为右旋或左旋圆偏振光,可使光束经过单元透镜后产生发散或会聚,基于衍射原理,单元透镜发散或会聚角遵循sinθ=λ/p,λ为设计波长,p为单透镜径向相位周期。同时,微透镜阵列为单波长设计,无球差,入射面镀有增透膜,具有较高的透过率和衍射效率,在波前传感、光聚能、光整形等多种系统中可得到广泛应用,在光信息处理、光互连、光计算、图像扫描仪、光场相机、医疗器械、3D成像和显示等领域中,有巨大发展潜力。平板柱透镜阵列是一种基于液晶聚合物的衍射光学原理实现光束一维整形和匀化的平板光学元件,由聚合物薄膜和双片N-BK7窗口片组成,聚合物薄膜上的一维阵列式相位分布实现柱透镜阵列功能。其对光束的调制作用与入射光束偏振特性和柱透镜单元参数相关:通过将入射光束调节为左旋圆偏振光(右旋圆偏振光),可以得到先会聚后发散的右旋圆偏振出射光束(发散的左旋圆偏振出射光束),且发散或会聚角遵循sinθ=λ/p,其中,λ为设计波长,p为单元柱透镜相位周期,通过调节柱透镜单元的相位周期,能够灵活控制出射光束的发散角大小,实现不同规格的光束一维整形和匀化需求。同时,平板柱透镜阵列为单波长设计,无球差,入射面镀有增透膜,具有较高的透过率和衍射效率。以上特性使得平板柱透镜阵列在成像、机器视觉、半导体激光器准直等科研领域的应用中有着较大的潜力。

我们提供尺寸Ø25.4  mm,微透镜单元焦距为5 mm、50 mm,出射光束形状为方形,工作波长为532 nm、633 nm、850 nm、915 nm、976 nm的标准微透镜阵列,除此之外,还提供多规格定制服务,包括特殊尺寸、工作波长、射束发散角、射束轮廓等指标。

透镜阵列匀化器(左),偏光显微镜下平板微透镜阵列结构图(中),偏光显微镜下的平板柱透镜阵列结构图(右)

产品特点

  • 平板结构,体积小,易集成

  • 透射型匀化,能量利用率高

  • 连续型相位,高占空比,衍射效率高,匀化效果好

  • 定制灵活,匀化形状可选,发散角可调

  • 更适合多模激光非准直匀化

标准产品型号

产品型号 匀化光斑形状 工作波长/nm 焦距/mm 透镜单元尺寸 通光孔径/mm
SLB-PBMLA25S-532-F5 方形 532 5 300μmx300 μm Ø21.5
SLB-PBMLA25S-532-F50 方形 532 50 300μmx300μm Ø21.5
SLB-PBMLA25S-633-F5 方形 633 5 300μmx300μm Ø21.5
SLB-PBMLA25S-633-F50 方形 633 50 300μmx300μm Ø21.5
SLB-PBMLA25S-850-F5 方形 850 5 300μmx300μm Ø21.5
SLB-PBMLA25S-850-F50 方形 850 50 300μmx300μm Ø21.5
SLB-PBMLA25S-915-F5 方形 915 5 1000μmx1000μm Ø21.5
SLB-PBMLA25S-976-F5 方形 976 5 1000μmx1000μm Ø21.5
SLB-PBCLA25-520-8 线形 520 8 0.5mmx25.4mm Ø21.5
SLB-PBCLA25-650-8 线形 650 8 0.5mmx25.4mm Ø21.5
SLB-PBCLA25-915-5 线形 915 5 1mmx25.4mm Ø21.5
SLB-PBCLA25-940-8 线形 940 8 0.5mmx25.4mm Ø21.5
SLB-PBCLA25-976-5 线形 976 5 1mmx25.4mm Ø21.5

性能参数

产品类型 标品-微透镜阵列 定制-微透镜阵列 标品-柱透镜阵列 定制-柱透镜阵列
工作波长 532,633,850,915,976nm 400-1700nm 520,650,915,940,976nm 400-1700nm
元件尺寸及安装方式(边长或直径规格) Ø25.4x1.6 mm,兼容 1英寸光学元件安装架 3-160 mm(边长或直径规格) Ø25.4x3.2 mm,兼容 1英寸光学元件安装架 3-160mm(边长或直径规格)
通光孔径 Ø21.5 mm ≤基片内接圆直径x90% Ø21.5 mm ≤基片内接圆直径x90%
入射光斑质量要求 多模
入射光斑偏振态要求
入射光斑尺寸 请咨询我们
焦距 5mm,50mm 请咨询我们 5mm,50mm 请咨询我们
出射光斑形状 方形 方形、三角形、正六边形等任意形状,可实现致密 拼接的形状最佳 线形 线形
出射光斑不均匀性 <10%
透过率 >85%@400-450    nm,>96%@450-1700 nm
反射率 Ravg    <0.5%(0°入射角)
衍射效率 >98%
  • 出射光斑不均匀性:光斑归一化能量分布90%以上区域的能量均方根误差

  • 衍射效率:光斑归一化能量分布90%以上区域的能量占所有出射光能量之比

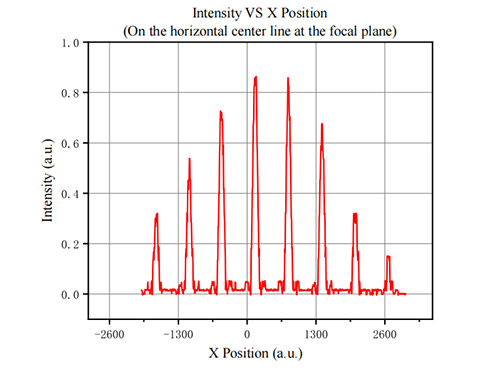

性能曲线
