Sintec新特 SLB-VR/SLB-PBA 环形整形DOE

环形整形DOE基于其不同相位,可以实现不同类型的环形整形效果,如涡旋波片产生的涡旋光、衍射锥镜 产生的远场环形光等。其中,涡旋光常用于光镊、超分辨显微、光刻等多种应用;远场环形光则常用于原子陷俘、角  膜手术、激光钻孔等多种应用。

涡旋波片(Vortex Retarder,VR)是基于N-BK7玻璃基底和液晶聚合物(Liquid Crystal Polymers,LCP)材料制成,呈现为“前后玻璃衬底+中间LCP功能膜层”的三明治结构,安装于标准SM1透镜套筒中。在LCP层中,液晶分子的快轴取向沿基片径向一致,沿基片角向连续渐变。其在整个器件平面上具有相同的 λ/2延迟量,为单波长器件。涡旋波片具有偏振相关的光学特性,根据入射光束偏振态的不同,可用于生成矢量偏振光束或具备螺旋相位波前的涡旋光束,可将TEM00模高斯光束转换为“空心孔型”的拉盖尔-高斯(Laguerre-Gaussian,LG)强度分布(以上光学特性详见技术说明)。相较于传统的光场调控方式,涡旋波片具有高效稳定、操作简易、功能专一的优势;其真零级特点也帮助实现了较低的波长敏感性、较高的温度稳定性和较大的入射角范围。

平板锥透镜(PB Axicon,PBA),是基于N-BK7玻璃基底和液晶聚合物(Liquid Crystal Polymers,LCP)材料制成,呈现为“前后玻璃衬底,中间LCP功能膜层”的三明治结构。在LCP层中,液晶分子的快轴取向沿基片径向呈等周期渐变分布,其在整个器件平面上具有相同的λ/2延迟量,为单波长器件。平板锥透镜具有偏振相关的光学特性,根据入射光束偏振态的不同,可用于实现光束环形会聚或发散;当入射光为左旋圆偏振光时,还可同时用于生成具有无衍射特性、自恢复特性的贝塞尔光束。相较于传统的锥透镜,我们的平板锥透镜为平板结构,无立体锥尖,更易集成;同时其锥尖部分的结构成型依赖于液晶分子的取向变化,可以达到微米级的加工精度;另外还具备大色散的特点。

我们提供的标准涡旋波片工作波长在405~1550 nm 之间,阶数m为1~128,标准1英寸平板锥透镜工作波长为532nm、633nm、1064nm,偏转角(半角)为0.5 °、1 °、2.0 °、2.3 °、4.7 °,除了标准产品外我们,同时支持参数规格的灵活定制,以方便用户在不同应用场景下的多样化需求。

产品特点

  • 平板结构,体积小,易集成

  • 透射式元件,能量利用率高

  • 涡旋光场调控过程操作简易、转换效率高

  • 衍射锥镜“锥尖”精度高,衍射效率高,环宽及直径可调

  • 适合高质量单模激光

标准产品型号

产品型号 环形整形类型 工作波长/nm 通光孔径/mm 偏转角/° 阶数m
SLB-VR1-532 涡旋光场 532 Ø21.5   1
SLB-VR1-633 涡旋光场 633 Ø21.5   1
SLB-VR1-1064 涡旋光场 1064 Ø21.5   1
SLB-VR2-532 涡旋光场 532 Ø21.5   2
SLB-VR2-633 涡旋光场 633 Ø21.5   2
SLB-VR2-1064 涡旋光场 1064 Ø21.5   2
SLB-VR4-532 涡旋光场 532 Ø21.5   4
SLB-VR8-532 涡旋光场 532 Ø21.5   8
SLB-VR16-532 涡旋光场 532 Ø21.5   16
SLB-VR32-532 涡旋光场 532 Ø21.5   32
SLB-VR64-532 涡旋光场 532 Ø21.5   64
SLB-VR128-532 涡旋光场 532 Ø21.5   128
SLB-PBA25-532-05 远场环形光场 532 Ø20 0.5
SLB-PBA25-532-10 远场环形光场 532 Ø20 1
SLB-PBA25-532-23 远场环形光场 532 Ø20 2.3
SLB-PBA25-532-47 远场环形光场 532 Ø20 4.7
SLB-PBA25-633-05 远场环形光场 633 Ø20 0.5
SLB-PBA25-633-10 远场环形光场 633 Ø20 1
SLB-PBA25-633-23 远场环形光场 633 Ø20 2.3
SLB-PBA25-633-47 远场环形光场 633 Ø20 4.7
SLB-PBA25-1064-05 远场环形光场 1064 Ø20 0.5
SLB-PBA25-1064-10 远场环形光场 1064 Ø20 1
SLB-PBA25-1064-23 远场环形光场 1064 Ø20 2.3
SLB-PBA25-1064-47 远场环形光场 1064 Ø20 4.7

性能参数

产品类型 标品-涡旋光场 定制-涡旋光场 标品-远场环形光场 定制-远场环形光场
工作波长 405-1550nm 400-1700nm 532 ,633,1064nm 400-1700nm
元件尺寸及安装方式 Ø25.4x3.2mm,安装于 SM1-8A机械外壳中 3-160mm(边长或直径规格) Ø25.4x3.2mm,兼容 1英寸光学元件安装架 3-160mm (边长或直径规格)
阶数m 1-128可选 1-128可选
入射光斑质量要求 TEM00 TEM00 TEM00,M2 <1.3 TEM00,M2 <1.3
入射光斑偏振态要求 线偏振光/圆偏振光 线偏振光/圆偏振光 圆偏振光 圆偏振光
入射光斑尺寸 取决于阶数m ≤基片内接圆直径x90 % ≤通光孔径 ≤通光孔径
通光孔径 Ø21.5 mm Ø20 mm ≤基片内接圆直径x90%
偏转角   0.5°,1.0°,2.3°,4.7° 0.2°-7.0°
透过率 >85%@400-450nm,>96%@450-1700nm >85%@400-450nm,>96%@450-1700nm >97% >85%@400-450nm,>96%@450-1700nm
反射率 Ravg    <0.5%(0°入射角) Ravg    <0.5%(0°入射角) Ravg    <0.5%(0°入射角) Ravg    <0.5%(0°入射角)
转换效率 >99.5% >97%,最大可做到 >99.5%
零级占比     <4% <4%
  • 偏转角:准直光束入射后得到的出射光束会聚或发散角的半角

  • 转换效率:拉盖尔-高斯能量分布中1阶能量占所有出射光能量之比

  • 零级占比:长焦深整形得到的零级光斑能量占所有出射光能量之比

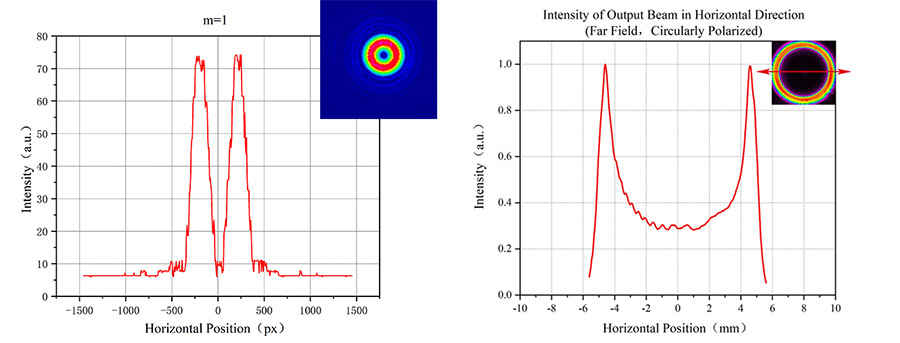

性能曲线
