Sintec新特 SLB-PBA25/LCMF25 焦点整形DOE

焦点整形DOE可调制z方向上的光束能量分布,具体又分为长焦深整形和多焦点整形两种效果。常用于激光加工中的切割应用,以得到更平整的切割断面,更好的切割质量。我们提供长焦深和多焦点两种焦点整形DOE,其中长焦深DOE为平板锥透镜(PB  Axicon,PBA),是基于N-BK7玻璃基底和液晶聚合物(Liquid Crystal Polymers,LCP)材料制成,呈现为“前后玻璃衬底,中间LCP功能膜层”的三明治结构。在LCP层中,液晶分子的快轴取向沿基片径向呈等周期渐变分布,其在整个器件平面上具有相同的λ/2延迟量,为单波长器件。平板锥透镜具有偏振相关的光学特性,根据入射光束偏振态的不同,可用于实现光束环形会聚或发散;当入射光为左旋圆偏振光时,还可同时用于生成具有无衍射特性、自恢复特性的贝塞尔光束。相较于传统的锥透镜,我们的平板锥透镜为平板结构,无立体锥尖,更易集成;同时其锥尖部分的结构成型依赖于液晶分子的取向变化,可以达到微米级的加工精度;另外还具备大色散的特点。

多焦点(Multi Focal,MF)DOE也采用N-BK7玻璃基底和液晶聚合物材料制成,由两层1 英寸玻璃衬底和单层带有设计相位的LCP层组成,为单波长器件。多焦点DOE是一种用于焦点整形的衍射光学元件,可实现入射光在轴向上聚焦为固定个数、相等间距、能量均匀的焦点,其利用光的衍射原理来设计相位,并通过光控取向使液晶聚合物薄膜形成设计好的相位结构,从而实现对入射光的相位调制,使光分散在不同的衍射级次,最后利用聚焦透镜使各个级次聚焦从而形成多个焦点。因此,多焦点DOE一般与物镜搭配使用,以方便实现一般应用情境下的多焦点需求。多焦点DOE主要应用于激光深度切割,如透明玻璃、蓝宝石等的切割,相比于传统激光切割,其可以利用轴向多个均匀排布的焦点对材料进行深度切割,从而达到较为理想的平整切面。

我们提供工作波长为532nm、633nm、1064nm,偏转角(半角)为0.5 °、1 °、2.0 °、2.3 °、4.7 °的1英寸标准平板锥透镜, 提供工作波长为1064 nm,焦点个数为3 个和5 个的标准多焦点DOE,除了标准产品外我们,同时支持参数规格的灵活定制,以方便用户在不同应用场景下的多样化需求。

产品特点

  • 平板结构,体积小,易集成

  • 透射式元件,能量利用率高

  • 衍射锥镜“锥尖”精度高,衍射效率高,焦深可选

  • 多焦点DOE定制灵活,焦点个数、间距和能量分布可调

  • 适合高质量单模激光

标准产品型号

产品型号 焦点整形类型 工作波长/nm 通光孔径/mm 偏转角/° 焦点个数 焦点间距/μm
SLB-PBA25-532-05 长焦深 532 Ø20 0.5
SLB-PBA25-532-10 长焦深 532 Ø20 1
SLB-PBA25-532-23 长焦深 532 Ø20 2.3
SLB-PBA25-532-47 长焦深 532 Ø20 4.7
SLB-PBA25-633-05 长焦深 633 Ø20 0.5
SLB-PBA25-633-10 长焦深 633 Ø20 1
SLB-PBA25-633-23 长焦深 633 Ø20 2.3
SLB-PBA25-633-47 长焦深 633 Ø20 4.7
SLB-PBA25-1064-05 长焦深 1064 Ø20 0.5
SLB-PBA25-1064-10 长焦深 1064 Ø20 1
SLB-PBA25-1064-23 长焦深 1064 Ø20 2.3
SLB-PBA25-1064-47 长焦深 1064 Ø20 4.7
SLB-LCMF25-1064-F5-3-15 多焦点 1064 Ø7.5   3 15
SLB-LCMF25-1064-F4-3-4 多焦点 1064 Ø5.5   3 4
SLB-LCMF25-1064-F5-5-15 多焦点 1064 Ø7.5   5 15
SLB-LCMF25-1064-F4-5-24 多焦点 1064 Ø5.5   5 24

性能参数

产品类型 标品-长焦深 定制-长焦深 标品-多焦点 定制-多焦点
工作波长 532,633,1064nm 400-1700nm 1064nm 400-1700nm
元件尺寸及安装方式 Ø25.4x3.2mm,兼容1英寸光学元件安装架 3-160 mm(边长或直径规格) Ø25.4x3.2    mm,兼容1英寸光学元件安装架 3-50.8 mm(边长或直径规格)
入射光斑质量要求 TEM00,M²<1.3 圆偏振光(建议)
入射光斑偏振态要求 左旋圆偏振光
入射光斑尺寸 <通光孔径的一半(建议)
通光孔径 Ø20mm ≤基片内接圆直径x90% Ø5.5mm, Ø7.5mm ≤10mm
焦点个数     3 mm,5 mm
焦点间距     4μm,15μm,24μm
焦点能量分布     等比例
焦点能量均匀度     >95%
偏转角 0.5°,1.0°,2.3°,4.7° 0.2°-70°
透过率 >97% >85%@400-450nm
 >96%@450-1700nm
>98% >85%@400-450nm
 >96%@450-1700nm
反射率 Ravg <0.5%(0°入射角)
衍射效率     >85%
零级占比 <4%
  • 偏转角:准直光束入射后得到的出射光束会聚或发散角的半角

  • 焦点能量均匀度:对于多焦点整形得到的各焦点能量,均匀性定义为(1-极差/极和)×100 %

  • 零级占比:长焦深整形得到的零级光斑能量占所有出射光能量之比

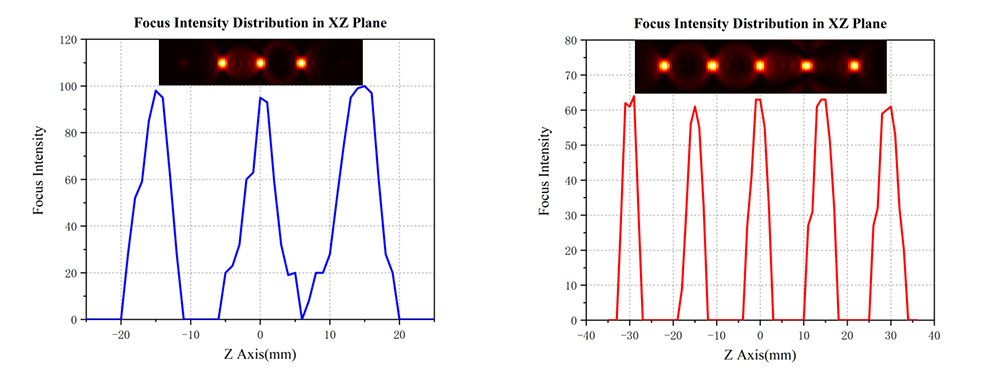

性能曲线

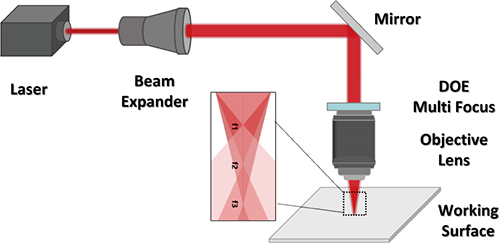

焦点整形DOE应用光路搭设示例
