Sintec新特 SLB-DOE25 DOE匀化器
Sintec新特 SLB-DOE25 DOE匀化器 DOE匀化器是一种基于衍射光学原理设计的平板光学元件,由液晶聚合物(LCP)薄膜和两片N-BK7窗口片组成。根据已知的入射光参数、透镜焦距以及预期出射光参数,通过点对点映射方式计算得到设计相位,最后利用LCP薄膜引入设计好的几何相位分布实现对高斯(TEM00,M2<1.3)入射光的整形和匀化。DOE匀化器能够实现单模激光的方形、圆形、线形等任意几何形状的非准直匀化效果。由于其具有高均匀度、高透过率、高损伤阈值、边界锐利等优点,在激光医美、激光加工、表面处理等多种场景中具有很大的应用前景,如激光焊接、激光打标、激光切割、皮肤美容和激光治疗等。能够带来更高的能量利用率、更好的加工质量、更高的加工精度、更灵活可控的加工尺度调节。除了标准产品外,我们还提供参数规格的灵活定制,如需紫外/高功率匀化DOE,请联系我们。 方型DOE匀化器(左),圆型DOE匀化器(中)和一字线型DOE匀化器(右) 产品特点 平板结构,体积小,易集 透射型匀化,能量利用率高 连续型相位...
分类:
货号:
SLB-DOE25
相关产品
描述
Sintec新特 SLB-DOE25 DOE匀化器
DOE匀化器是一种基于衍射光学原理设计的平板光学元件,由液晶聚合物(LCP)薄膜和两片N-BK7窗口片组成。根据已知的入射光参数、透镜焦距以及预期出射光参数,通过点对点映射方式计算得到设计相位,最后利用LCP薄膜引入设计好的几何相位分布实现对高斯(TEM00,M2<1.3)入射光的整形和匀化。DOE匀化器能够实现单模激光的方形、圆形、线形等任意几何形状的非准直匀化效果。由于其具有高均匀度、高透过率、高损伤阈值、边界锐利等优点,在激光医美、激光加工、表面处理等多种场景中具有很大的应用前景,如激光焊接、激光打标、激光切割、皮肤美容和激光治疗等。能够带来更高的能量利用率、更好的加工质量、更高的加工精度、更灵活可控的加工尺度调节。除了标准产品外,我们还提供参数规格的灵活定制,如需紫外/高功率匀化DOE,请联系我们。

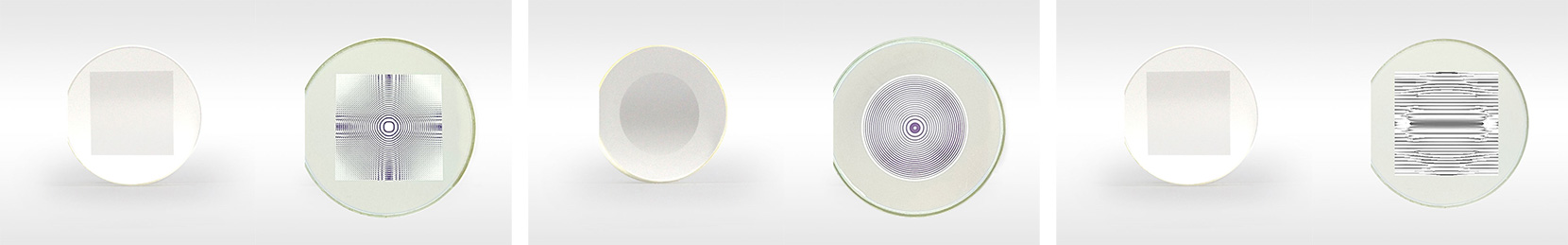

方型DOE匀化器(左),圆型DOE匀化器(中)和一字线型DOE匀化器(右)
产品特点
-
平板结构,体积小,易集
-
透射型匀化,能量利用率高
-
连续型相位,衍射效率高,匀化效果好
-
定制灵活,匀化光斑尺寸可调
-
适合高质量单模激光的非准直匀化
标准产品型号
产品型号 | 匀化类型 | 工作波长/nm | 入射光斑直径/mm | 有效透镜焦/mm | 出射光斑尺寸/μm |
SLB-DOE25-532-6-FTS50 | 方形平顶 | 532 | 6 | 100 | 50x50 |
SLB-DOE25-532-6-FTS200 | 方形平顶 | 532 | 6 | 100 | 200x200 |
SLB-DOE25-532-7-FTS30 | 方形平顶 | 532 | 7 | 100 | 30.3x30.3 |
SLB-DOE25-532-7-FTS76 | 方形平顶 | 532 | 7 | 100 | 75.76x75.76 |
SLB-DOE25-1064-6-FTS80 | 方形平顶 | 1064 | 6 | 100 | 80x80 |
SLB-DOE25-1064-6-FTS200 | 方形平顶 | 1064 | 6 | 100 | 200x200 |
SLB-DOE25-1064-7-FTS30 | 方形平顶 | 1064 | 7 | 100 | 30.3x30.3 |
SLB-DOE25-1064-7-FTS76 | 方形平顶 | 1064 | 7 | 100 | 75.76x75.76 |
SLB-DOE25-532-6-FTC50 | 圆形平顶 | 532 | 6 | 100 | Ø50 |
SLB-DOE25-532-6-FTC200 | 圆形平顶 | 532 | 6 | 100 | Ø200 |
SLB-DOE25-1064-6-FTC80 | 圆形平顶 | 1064 | 6 | 100 | Ø80 |
SLB-DOE25-1064-6-FTC200 | 圆形平顶 | 1064 | 6 | 100 | Ø200 |
SLB-DOE25-532-6-FTL250 | 线形平顶 | 532 | 6 | 100 | 250 |
SLB-DOE25-532-6-FTL1000 | 线形平顶 | 532 | 6 | 100 | 1000 |
SLB-DOE25-1064-6-FTL250 | 线形平顶 | 1064 | 6 | 100 | 250 |
SLB-DOE25-1064-6-FTL1000 | 线形平顶 | 1064 | 6 | 100 | 1000 |
性能参数
产品类型 | 标准产品 | 定制 |
工作波长 | 532 nm,1064 nm | 400-1700 nm |
元件尺寸及安装方式 | Ø25.4x3.2mm,单侧切边,兼容1英寸光学元件安装架 | |
入射光斑质量要求 | TEM00,M²<1.3 | |
入射光斑偏振态要求 | 均匀偏振态 | |
入射光斑尺寸 | Ø6 mm, Ø7 mm | 建议<通光孔径的一半 |
通光孔径 | 15×15 mm, Ø15 mm | |
出射光斑形状 | 方形,圆形,线形 | 任意几何形状 |
出射光斑尺寸 | >1.5 DL (衍射极限),随搭配聚焦透镜可调 | |
出射光斑不均匀性 | <5% | <10%,最低可做到<5% |
传输区域宽度 | >0.5 DL (衍射极限) | |
透过率 | >98% | >85%@400-450 nm >96%@450-1700 nm |
反射率 | Ravg <0.5% (0°入射角) | |
衍射效率 | >95% | 定制 |
-
出射光斑尺寸:光斑归一化能量分布的半高宽尺寸
-
出射光斑不均匀性:光斑归一化能量分布90%以上区域的能量均方根误差
-
传输区域宽度:边缘区域在归一化能量13.5%-90%区间内对应的宽度
-
衍射效率:光斑归一化能量分布90%以上区域的能量占所有出射光能量之比

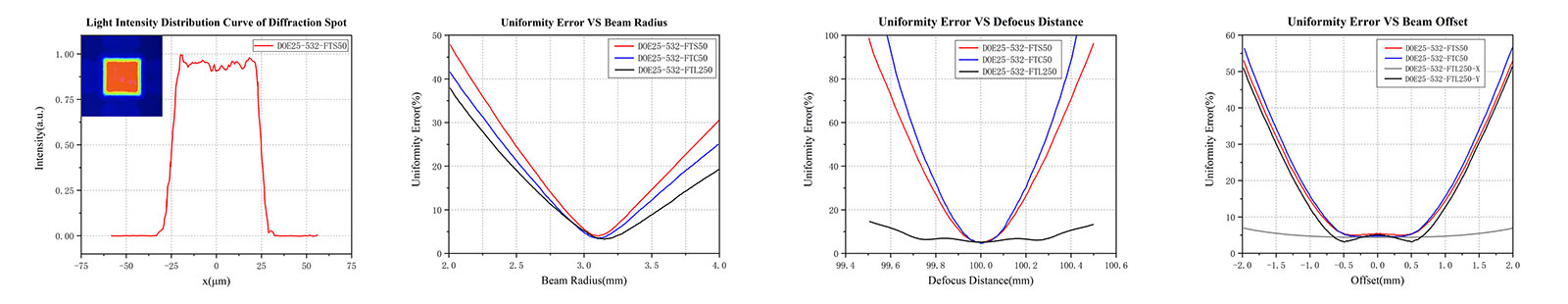

性能曲线

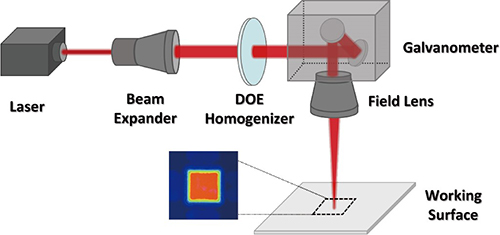

匀化DOE应用光路搭设示例
