Sintec新特 STOB-LFV-WW-XX-YY FOV红外透镜

我们设计并制造了一种超低轮廓衍射超透镜,适用于需要扩展视野的应用。该技术具有以下优点:

  • 80度视野

  • 出色的PSF性能

  • 超低TTL(<2.5毫米)

  • 低成本、大批量生产

  • 可定制任何波长

以下镜头规格代表了我们的红外超透镜技术能力。请联系我们了解定制要求和设计能力。

STOB系列大视场红外TOF超透镜技术参数

光学规格
波长 850纳米
焦距EFL 1.5mm
视场FOV 80度
光斑大小(FWHM) 衍射极限
透镜直径 0.42毫米
传输效率 >90%
机械规格
直径 0.42mm
厚度 <1mm
重量 <1克
光斑大小(FWHM)
0度 7.3um
40度 10.7um
80度 22.4um

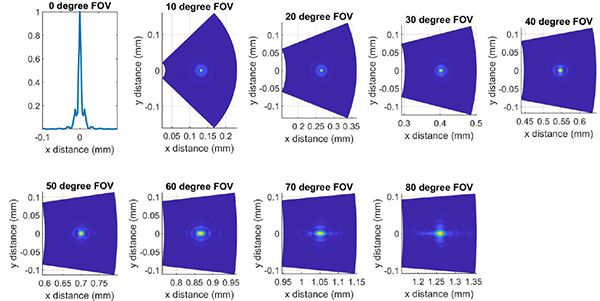

大视场TOF超透镜的性能如下所示,点扩散函数(PSF)在850nm处。PSF在80度的整个视场中显示出高性能聚焦。

订购号:

  • STOB-LFV-WW-XX-YY

  • WW : 波长

  • XX : 焦距 (EFL)

  • YY : 视场(FOV)

示例:

  • STOB-LFV-1064-2-70

  • Wavelength = 1064nm

  • EFL = 2mm

  • FOV = 70 degree
