Sintec新特 STOB-EDF-WW-XX-YY 延长景深平面透镜

平面透镜非常适合激光加工,它们提供了很长的景深,可以轻松精确地标记各种非平面物体。无论你是需要用序列号标记金属零件,还是需要将塑料零件焊接在一起,这个镜头都会让工作变得简单。该镜头具有以下优点:

  • 扩展景深(>75 mm)

  • 出色的PSF性能

  • 超低轮廓

  • 低成本、大批量生产

  • 可定制任何激光波长的平面透镜

  • 耐受高激光通量

规格:

光学规格
波长 1064nm
焦距EFL 195-270mm
景深DOF(扩展) 75mm
透镜直径 3mm
传输效率 >90%
耐受高激光功率
机械规格
直径 3mm
厚度 <1mm
重量 <1克
PSF光斑大小(FWHM)
距镜头195mm 78μm
距透镜225mm 103um
距镜头270mm 98um

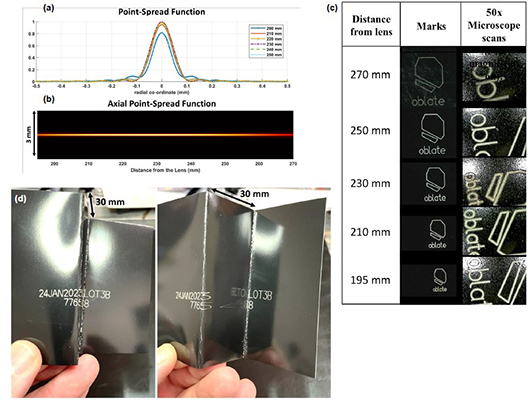

扩展景深(EDOF)平面透镜的性能如下图所示。在图 (a) 中,计算得出的点散射函数(PSF)显示了扩展景深范围内的良好聚焦效果。计算出的 Point-spread  function (PSF) 与镜头距离的函数关系也显示在图(b)中。图 (c) 右侧显示了距离镜头 195 - 270 毫米的标准黑卡标记测试以及标记的显微镜放大(50倍放大率)。目标距离发生变化时没有进行重新对焦。虽然由于工作距离的原因,标记的大小有所变化,但光斑的大小保持一致。在图(d)最下方的照片中,在一张折叠的卡片上进行了标准黑卡标记测试,卡片的两个表面相距 30  毫米。两个表面上的标记都清晰明确。

订购号:

  • STOB-EDF-WW-XX-YY

  • WW : 波长(Wavelength)

  • XX : 焦距 (EFL)

  • YY :景深(Depth of field)

例如:STOB-EDF-1064-195-55

  • 波长 = 1064nm

  • EFL =>195mm

  • 景深 = 55mm

下表显示了我们的一些产品参数的范围:

波长 EFL DOF 直径 光斑大小
355 nm 25 - 100 mm 25, 50 mm 3 - 6 mm 25 - 250 um
532 nm 25 - 100 mm 25, 50 mm 3 - 6 mm 25 - 250 um
1064 nm 25 - 100 mm 25, 50 mm 3 - 6 mm 25 - 250 um
10.6 um 25 - 100 mm 25, 50 mm 3 - 6 mm 50 - 250 um

订购超透镜时,请告诉我们您对激光波长、有效焦距、焦深、光束直径、聚焦光斑直径和数量的要求。

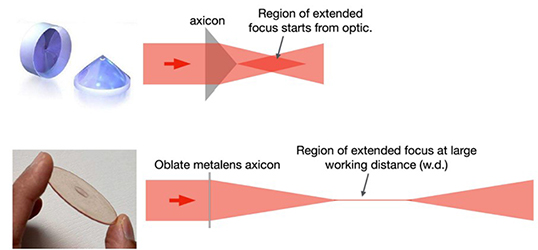

STOB系列用于扩展景深应用的轴锥超透镜

我们是轴锥超透镜的独家制造商,适用于需要在扩展景深上获得高分辨率的应用。应用包括激光打标、机械加工、焊接、显微镜、成像和眼科。

这种镜片具有以下优点:

  • 扩展聚焦深度(例如,>70mm)

  • 不需要缓慢且昂贵的调焦结构

  • 相对于传统轴锥镜更长的工作距离(可能大于250mm)

  • 在扩展焦深  (DOF) 范围内峰值强度均匀

  • 高效率和衍射极限光斑尺寸。

  • 低成本、薄(<1mm)和轻(1g)

  • 可定制任何激光波长和光束直径

  • 耐受高激光通量

以下透镜规格代表了我们的轴锥超透镜的技术能力。其他规格请联系我们。

产品型号 STOB-1064-6-280
波长 1064nm
直径 6mm
EFL 280mm
DOF (extended) 50mm
光斑直径 (FWHM) <67    µm
光轴方向光强变化 +/- 10%

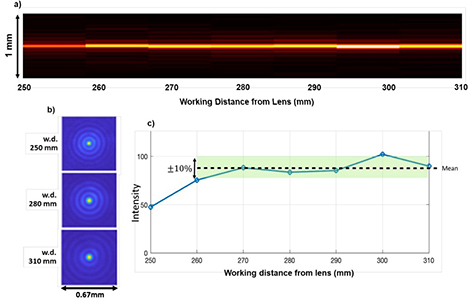

实验数据

  • a) 轴向点扩散函数

  • b) 距透镜三个距离处的点扩散函数,

  • c) 轴上光斑的峰值强度。沿工作距离的变化为+/-10%

零件编号 STOB-10.6-8-64
波长 10.6µm
直径 8mm
EFL 64mm
DOF(扩展) 16mm
光斑大小(FWHM) <85µm

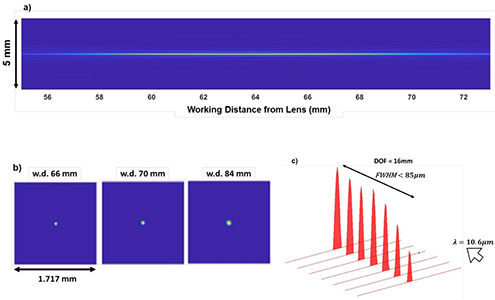

实验数据和软件仿真

  • a) 轴点扩散函数的软件仿真

  • b) 点扩散函数在距透镜三个距离处的实验数据

  • c) 实验数据显示了测量的景深和光斑大小的FWHM。
