Sintec新特 LBO晶体(三硼酸锂 LiB3O5)
相关产品
Sintec新特 LBO晶体(三硼酸锂 LiB3O5)
LBO晶体(三硼酸锂 LiB3O5)是一种非线性光学晶体,非常适合各种非线性光学应用。LBO 晶体兼具宽透明度、中等程度的高非线性耦合、高损伤阈值以及良好的化学和机械性能。
LBO晶体(三硼酸锂 LiB3O5)是一种非线性光学晶体,非常适合各种非线性光学应用。LBO 晶体兼具宽透明度、中等程度的高非线性耦合、高损伤阈值以及良好的化学和机械性能。
LBO晶体具有以下特点:
-
宽透明度范围(160nm – 2600nm)
-
中等程度的高非线性系数
-
损坏阈值高
-
宽波长范围内的 I 类和 II 类相位匹配
-
光学均匀性高
-
接受角大,偏离角小
LBO晶体的特殊优势:
-

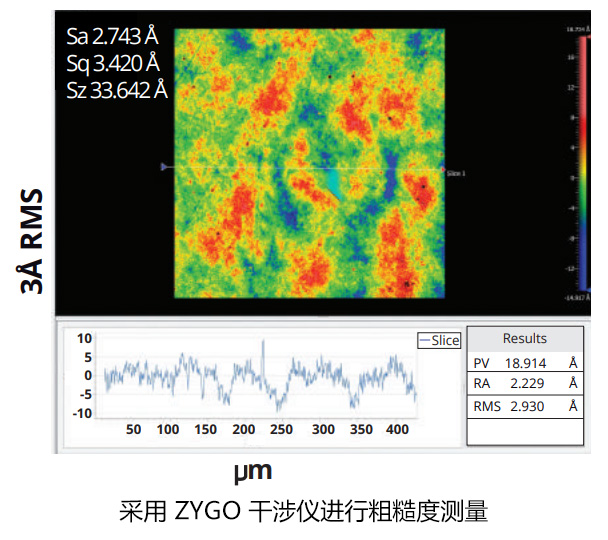

超抛光元件,表面质量极佳:粗糙度 < 3Å RMS,划痕深度 2/1
-
极低的体吸收率:1064nm波长时高达 2ppm/cm
-
晶体尺寸可达 50x50mm,最大长度为 50mm
-
严格的质量控制
应用领域
-
激光材料加工: 激光打孔,激光钻孔,激光焊接,激光切割,激光划片,激光烧蚀,激光熔融,激光快速成型,激光3D打印
-
生物医学激光应用
-
激光显示,激光电视,激光投影
-
激光打标,激光印刷
-
光通信
-
光传感,传感器
典型规格
口径 | 高达50x50 mm² |
长度 | 沿 x 轴高达 50 mm |
平整度 | 高达 λ/10 @1064nm |
粗糙度 | <3Å RMS |
平行度 | 高达 5 arc sec. |
垂直度 | 高达 5 arc min. |
划痕状瑕疵, /坑洼瑕疵 | 2/1 ,可定制0/0 |
增透膜 | 双带 R < 0.1% |
吸收系数 | <块状 (1064nm) =2-4 ppm/cm <表面(1064 nm)= 1-2 ppm <批量(532 nm)= 8ppm/cm <表面(532 nm)= 1-2 ppm |
波面畸变控制 | λ/8 @633 nm |

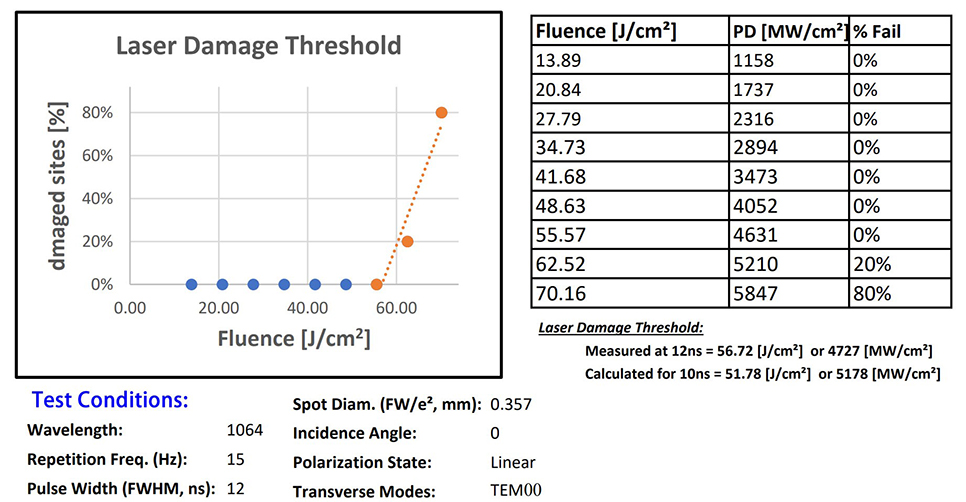

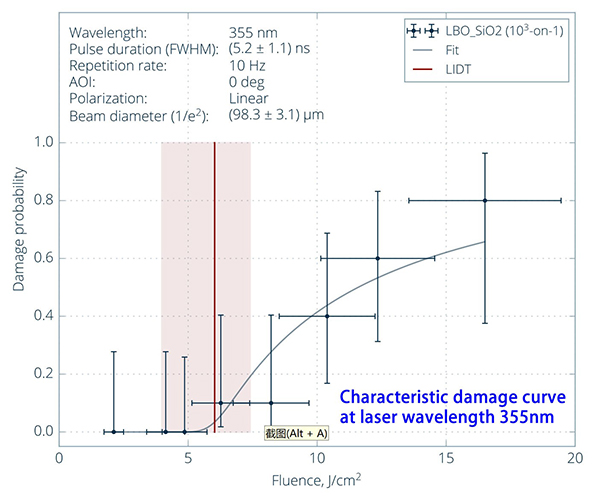

激光损伤阈值 | 800 MW/cm² @1064 nm 500 MW/cm² @532 nm 300 MW/cm² @355 nm For 10 ns pulses |
常见应用
高功率二极管泵浦 Nd:YAG 和 Nd:YLF 激光器、Alexandrite、Ti:Sapphire、染料激光器和超短脉冲激光器的二倍频和三倍频。

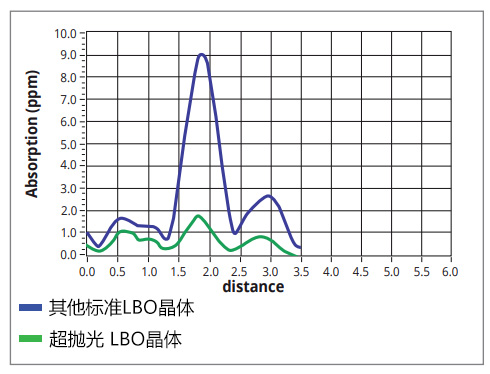

在波长为 1064/532nm 的增透膜的 LBO 晶体上进行波长为 532nm 的表面吸收:图表清楚地表明,在 532nm 波长下,镀膜 LBO 超级抛光晶体(粗糙度<3 Å)的表面吸收率比标准抛光镀膜 LBO 晶体(粗糙度约 10 Å)低约 4 倍。基于这一差异,我们制造的 LBO 超抛光晶体应具有更长的使用寿命。
手机/微信:13242449659电话:0755-89355351 QQ:842471885 邮箱:842471885@qq.com
