Sintec新特 STG-551-OEM普克尔盒电源

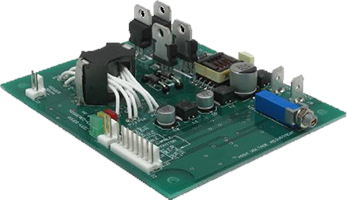

OEM版本是一种低成本、性能优良的普克尔盒电源,可用于Q开关激光器系统。此电源封装在一个尺寸为100x83毫米的电路板上。它是一个完全独立的电源可以控制所有电路,需外接一个24V直流电源和一个触发信号来工作,可负载50 pF。我们可为各种应用提供不同类型的电源。
主要特征
-
4-7ns,1.5-4.5kv,1Hz-4.5kHz性能
-
50欧姆隔离触发器
-
电压监测器
-
电源、高压和触发器的状态LED显示
-
远程开/关和电压设定值
-
双极平衡输出
-
24伏直流输入电源
-
可提供实验室版本
主要应用
医疗和皮肤科激光设备; 成像; 雕刻; 金属切割; 微加工;测距;全息成像。
主要成像
参数 | 条件 | 最小值 | 最大值 | 单位 |
脉冲输出参数 | ||||
脉冲顶部 | 4kV输出, 6pF电容电池 | 150 (nom) | ns | |
延误时间 | 4kV输出, 6pF电容电池 | 5 (nom) | μ | |
脉冲电压 | 调整限度 | 1.5 | 4.5 | kV |
负载电容 | 25 | pF | ||
功率要求 | ||||
24 VDC | 输出折返前的功率限制 | 130 | mA | |
触发 | ||||
触发电压 | 2 | 8 | V | |
输入阻抗 | 48 | 52 | ohms | |
脉冲宽度 | 200 | ns | ||
抖动, 输出触发 | 2ns上升触发时间, 泰克11801 | 20 (nom) | Ps RMS | |
环境 | ||||
温度 | -20 | 50 | °C |

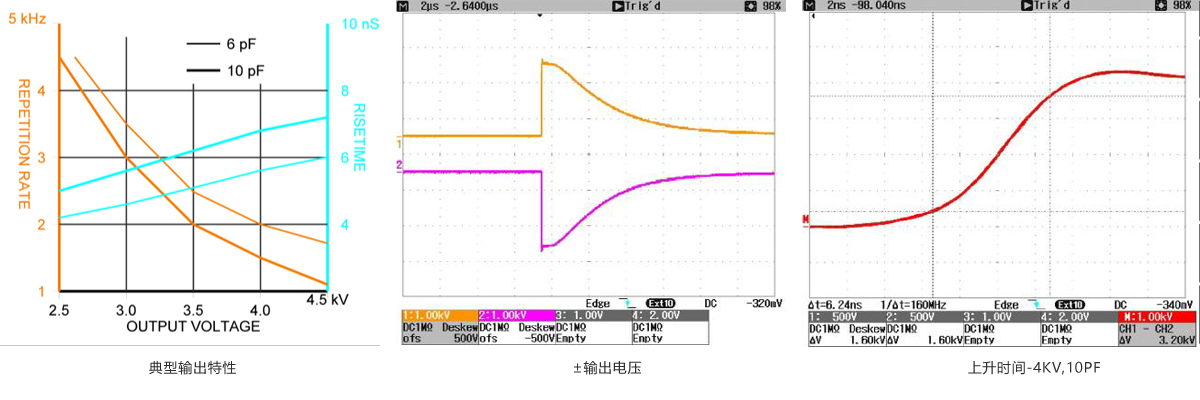

典型输出特性;±输出电压;上升时间-4kV,10pF

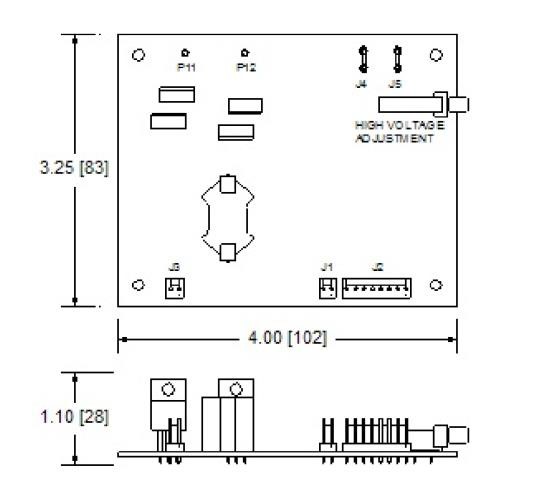

布局图:驱动板尺寸
