Sintec新特 STQBX-08 任意波形电光Q驱动电源
主要应用
-
光束偏转和控制
-
光强控制
-
非光学应用: PLZ, MEMS 等
主要特性
-
输出电压高达 800V
-
上升和下降时间 < 1us
-
重复频率高达 1MHz (和负载和电压相关)
-
PCB和带封装版本
STQBX-08是一款专用普克尔合的驱动电源,专为连续调节普克尔盒的电压而设计。驱动电源基于电压放大器原理图,最大输出电压为800V(可根据要求提供1600V及以下电压),放大倍数为100:1。驱动电源采用嵌入式风扇强制风冷。我们可提供PCB和带封装两种版本的驱动电源。
输入 | |
功能 | 24VDC, 1.5A typ. |
信呈 | 0-8V模拟信号, 50Ohm输入抗阻 |
高压输出 | |
输出类型 | 重复低压输入信号形状的高压信号 |
输出极性 | 正极 |
振幅 | 0-800V (100:1 ) |
重复频率 | 高达 1MHz (在较小的负载和电压下); 仅限于fMAX*C*U2=2W, 如: ~50kHz @ 800V and 60pF, ~130kHz @ 500V and 60pF |
上升/下降 (全坡度) | < 1us (1 ms) |
延时 | < 1us |
负载要求 | |
负载类型 | 电容 (可按要求定制) |
负载电容 | < 60pF (其它参数可按要求定制) |
冷却方式 | 嵌入式风扇强制风冷 |
环境 | |
运行温度 | +10…+40C |
外形尺寸 | 206x85x30mm |
重量 | Approx. 0.6kg |
接口
类型 | 指定 | 描述 | |
X1 | 连接器 | 输入 | 模拟信号 |
J1 | 连接器 | HV 输出 | HV输出 (放大的输入信号) |
J2 | 连接器R | 24V直流/接口 | 直流电源、模块控制(使能、故障等) |
B1 | 开关 | 启动开关 | 使能输出 |

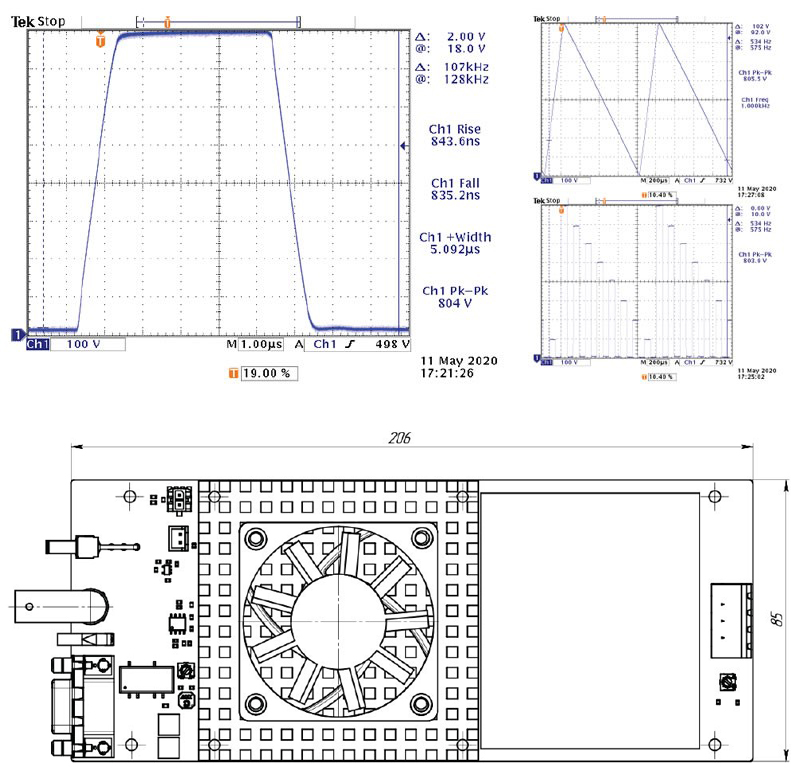

外观尺寸图
