Sintec新特 STQBU-BT-XXYY Series电光Q驱动电源

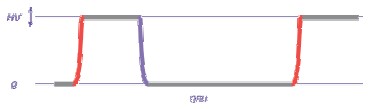

STQBU BT系列由五个不同的电光Q驱动器组成，其输出电压和覆盖范围可达6.0KV。具有高重复率和快速过渡的特点。电源模块可在三种不同模式下操作（下拉模式（=常开）、上推模式（=常关）和外部同步模式（=外部低压信号重复），此型号适合实验室使用。

主要特点

上推下拉简易操作
输出电压高达6KV
重复频率高达50 kHz（CW）
脉冲宽度从1us到DC
20 ns上升/下降时间
RS-232接口

主要参数

电压	110/230 VAC; 50/60 Hz
电流	1 A max
输出:
工作模式	下拉模式; 上推模式; 外部信号重复
电压, 高电平	调节，高达o 6 kV
电压,低电平	固定, 0 V
脉宽	1 us - DC
重复频率	up to 50 kHz (CW), up to 100 kHz (burst-mode)
上升时间	< 20 ns
下降时间	< 20 ns
抖动	10 ns (1 ns，在LJ 调制状态时)
延时	1 us (100 ns，在LJ 调制状态时)
负载电容	高达 0.5 nF
环境:
运行温度	0 … +40 °C
储存温度	-20 … +60 °C
湿度	90 %, non-condensing
尺寸 (长x宽x高)	225x200x60 mm
重量	2 kg

STQBU-BT-5020在内部同步模式下连续运行的，其性能如下：

11 pF负载电容
电压, kV	2.0	2.5	3.0	3.5	4.0	4.5	5.0
最大重复频率, kHz	56	40	31	24	18	15	12
23 pF 负载电容
电压, kV	2.0	2.5	3.0	3.5	4.0	4.5	5.0
最大重复频率, kHz	45	32	24	18	14	12	9

使用外部同步模式时性能最高。在轻负载电流模式（=短时间操作）下，性能可增加约两倍在负载电容低电压工时频率可达到100KHz。高负载时电容性能会降低。

型号说明：STQBU-BT-XXYY型

STQBU-BT–STQBU-BT系列EO Q开关驱动电源
XX–最大输出电压20-60（2-6kV）之间
YY–最小输出电压12-20（1.2–2.0kV）之间

我们以下五种标准产品：

STQBU-BT-6024
STQBU-BT-5020
STQBU-BT-4016
STQBU-BT-3012
STQBU-BT-2008

选项

可根据输出电压范围在选取型号: STQBU-BT-6024 (2.4-6 kV), STQBU-BT-5020 (2-5 kV), STQBU-BT-4016 (1.6-4 kV), STQBU-BT-3012 (1.2-3 kV), STQBU-BT-2008 (0.8- 2 kV).

手机/微信：13242449659电话：0755-89355351 QQ：842471885 邮箱：842471885@qq.com
