Sintec新特 STQBD-XXYY 电光Q开关电源

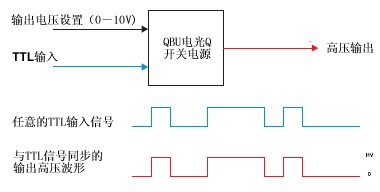

STQBU系列电光Q开关电源是一款体积小、稳定性好的高重复率的多功能电源,方波输出,高达0.5nF带负载能力,可用来驱动铌酸锂、BBO和DKDP等电光Q开关
主要特点
-
紧凑的OEM设计
-
高达5 kV的输出电压
-
可以较长的电缆连接工作(电缆长达3米)
-
高达100 kHz脉冲重复率
-
高达0.5nF的负载
-
方波输出
主要技术参数
输入电压 | +24VDC |
输出电压 | 最高5kV |
脉冲重复率 | 单脉冲到100 kHz |
负载 | 最大0.5 nF |

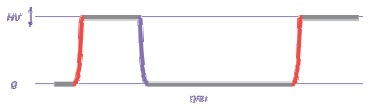

上升时间(下降时间) | 20 ns |
恢复时间 | 与负载相关,100nF时是10 us |
漏电流 | 小于150 uA |
工作温度 | -20…+45 C |
储存温度 | -40…+85 C |
湿度 | 90%,不结露 |
外形尺寸 (LxWxH) | 130x80x20 mm |
重量 | 0.1 kg |
型号命名规则:STQBD-XXYY
XX – 最高输出电压,x100V。如20为最高输出2kV,50为最高输出5kV。
YY - 最低输出电压,x100V。如12为最高输出1.2kV,20为最高输出2kV。
常用的标准规格有:STQBD-5020,STQBD-4016,STQBD-3012,STQBU-2008,输出电压范围0.8到5kV,是可调的。
