Sintec新特 RTP晶体电光Q开关

RTP(磷酸钛氧铷)晶体属KTP族晶体,因其良好的电学与光学性能,包括较高的电阻率(约1011-1012Ω·cm和抗光伤阈值,非常适合用做电光器件,如激光Q开关、快门、相位和振幅调制器、脉冲选择器,腔倒空器和偏转器。

我公司提供的RTP晶体Q开关,采用双晶体结构,两块晶体光轴彼此垂直,可以自动补偿环境温度变化,是一种无需温控的激光器件。除此之外,RTP晶体器件还具有下列明显优势:

1.适用波长:450nm – 3μm,器件消光比 > 23 dB

2.双晶体总的电容量很小, 5mm长晶体的总电容量为2-3pF或10mm长晶体的总电容量为3-4pF,可实现脉冲上升/下降时间:0.5-5ns

3.与其它电光Q相比,具有较低的半波电压,更容易控制

4.晶体内部质量好,光学吸收低,双晶体的总体透光率> 98.5%

5.动态、静态半波电压基本一致,易于安装和调节

6.适用于高频操作,最高开关频率可达1MHz

7.小巧的外形和较低的操作电压,使其更适于新型的光纤与碟片激光器应用

8.最大15x15mm²口径器件可用于大型军工和航天用途激光器

9.使用温度﹣50-70℃,无需温控

10.晶体损伤阈值达1GW/cm² @ 1064nm, 10ns脉宽

11.晶体不潮解,介电常数低,优良的电学稳定性,可长期承受外加电压

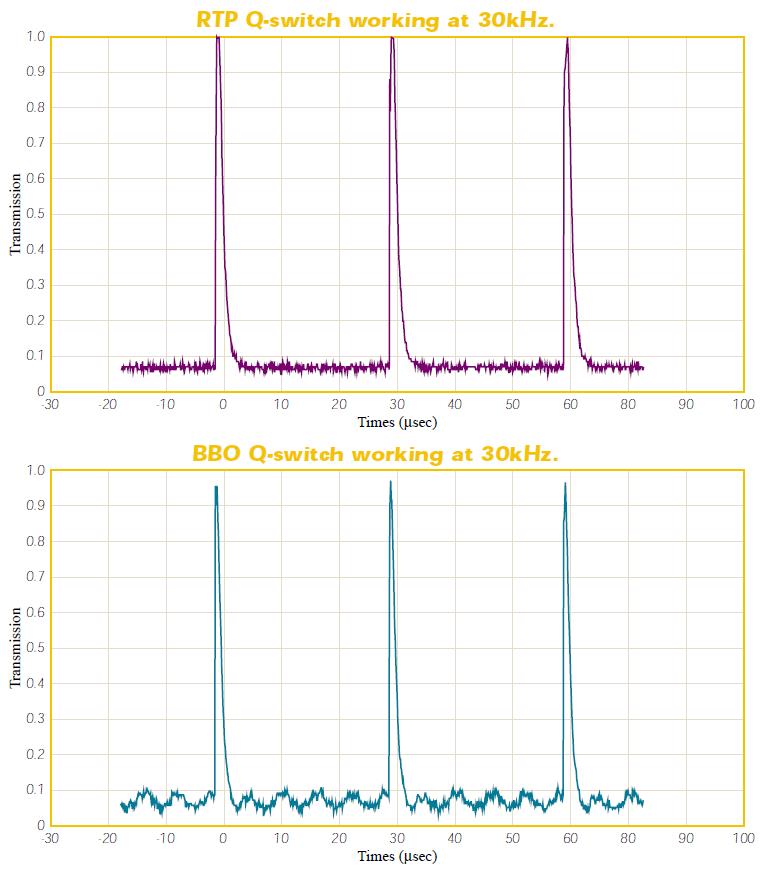

12.在高频工作时,极低的振铃效应,远远低于BBO电光Q的振铃效应

RTP晶体电光Q型号定义规则

  • 型号:Ty ‐ D ‐ O ‐ Cr ‐ L ‐ E ‐ W

  • Ty ‐ 晶体类别: R (RTP)

  • D ‐ 电光器件: Q (电光Q),M (双晶体结构),或S (单晶体结构)

  • O ‐ 晶体切割方向: X / Y / Z

  • Cr ‐ 晶体截面 [mm]

  • L ‐ 晶体长度 [mm]

  • E ‐ 消光比20/23/25/30 [dB]

  • W ‐ 工作激光波长 [nm]

典型电光Q开关晶体尺寸和半波电压 (外观尺寸图)

器件型号 晶体尺寸 [mm] 半波电压(kV) 器件型号 晶体尺寸 半波电压(kV)
R-Q-Y-020-5-20-1064 2 x 2 x 5 1.3 R-Q-Y-020-10-20-1064 2 x 2 x 10 .66
R-Q-Y-030-5-20-1064 3 x 3 x 5 2.0 R-Q-Y-030-10-20-1064 3 x 3 x 10 .99
R-Q-Y-040-5-20-1064 4 x 4 x 5 2.6 R-Q-Y-040-10-20-1064 4 x 4 x 10 1.3
R-Q-Y-050-5-20-1064 5 x 5 x 5 3.3 R-Q-Y-050-10-20-1064 5 x 5 x 10 1.7
R-Q-Y-060-5-20-1064 6 x 6 x 5 4.0 R-Q-Y-060-10-20-1064 6 x 6 x 10 2.0
R-Q-X-020-5-20-1064 2 x 2 x 5 1.6 R-Q-X-020-10-20-1064 2 x 2 x 10 .79
R-Q-X-030-5-20-1064 3 x 3 x 5 1.6 R-Q-X-030-10-20-1064 3 x 3 x 10 1.2
R-Q-X-040-5-20-1064 4 x 4 x 5 1.6 R-Q-X-040-10-20-1064 4 x 4 x 10 1.6
R-Q-X-050-5-20-1064 5 x 5 x 5 1.6 R-Q-X-050-10-20-1064 5 x 5 x 10 2.0
R-Q-X-060-5-20-1064 6 x 6 x 5 1.6 R-Q-X-060-10-20-1064 6 x 6 x 10 2.4
R-Q-X-070-5-20-1064 7 x 7 x 5 1.6 R-Q-X-070-10-20-1064 7 x 7 x 10 2.8
R-Q-X-080-5-20-1064 8 x 8 x 5 1.6 R-Q-X-080-10-20-1064 8 x 8 x 10 3.2
R-Q-X-090-5-20-1064 9 x 9 x 5 1.6 R-Q-X-090-10-20-1064 9 x 9 x 10 3.6
