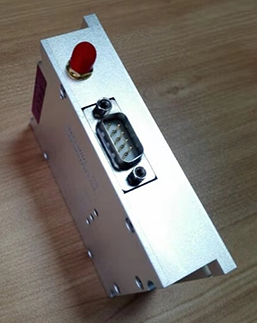

Sintec新特 STZxxx-yyD-zzz 紧凑型低功率声光Q电源（Q驱）

STZ系列Q驱的射频工作频率有41MHz和80MHz两种。驱动器带驻波检测及保护功能，此功能可对空载和短路提供充分的保护，同时电缆和负载异常使驻波比严重异常时也可启动保护，确保驱动器的安全，另外保护具有自恢复能力，即当导致驻波保护启动的因素排除时（如电缆接触不良到可靠连接时）驱动自动恢复正常工作状态，不需掉电重启，这对故障排除具有重要意义。

本驱动器总共有5个可调节旋钮，分别标记为Prf、Pulse Width、FPS Window、FPS Slope、FPS Start，其功能如下：

• Prf：最大输出功率调节，顺时针调节功率增加、逆时针调节功率减少，可调节范围0～20W±10%

• Pulse Width：TTL_Fixed宽度设定，顺时针调节出光时间增加、逆时针调节出光时间减少，可调节范围0.8us~25us±10%（仅DB9第3脚定义为TTL_Fixed时有效）

• FPS Window：FPS窗口时间调节，顺时针调节FPS时间增加、逆时针调节FPS时间减少，可调节范围20us~350us±10%

• FPS Slope: FPS三角波斜率调节，顺时针调节斜率增加、逆时针调节斜率减小

• FPS Start：FPS起始电平调节，顺时针调节起始电平增加、逆时针调节起始电平减小

射频输出有多钟模式，方便客户使用：

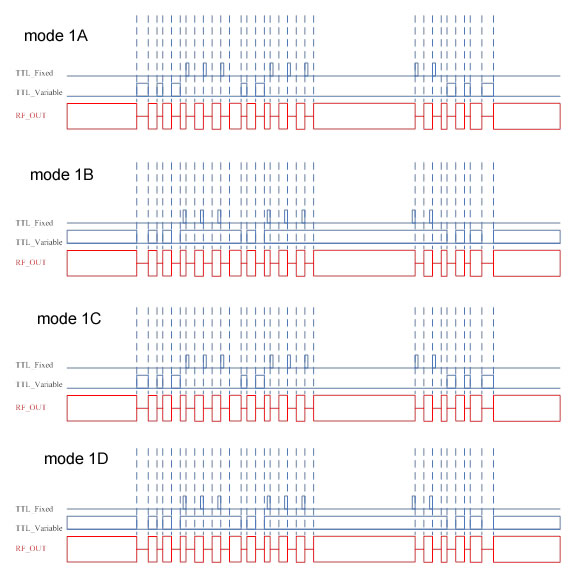

• 模式1A：纯数字模式、上升沿及高电平出光，不出光期射频固定。

• 模式1B：纯数字模式、下降沿及低电平出光，不出光期射频固定。

• 模式1C：射频功率可调纯数字模式、上升沿及高电平出光，不出光期射频由ANALOG电压决定）。

• 模式1D：射频功率可调纯数字模式、下降沿及低电平出光，不出光期射频由ANALOG电压决定。

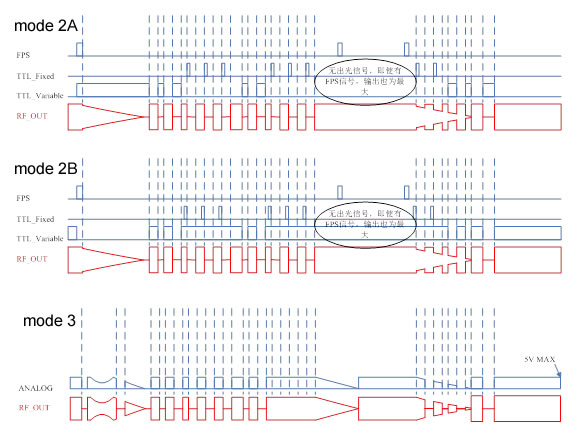

• 模式2A：FPS模式、上升沿及高电平出光、不出光期射频为最大、FPS窗口期出光射频由内部三角波决定，非FPS窗口期出光射频为0 。

• 模式2B：FPS模式、下降沿及低电平出光、不出光期射频为最大、FPS窗口期出光射频由内部三角波决定，非FPS窗口期出光射频为0 。

• 模式3：纯模拟模式、射频完全由ANALOG控制，ANALOG电压为射频包络线。

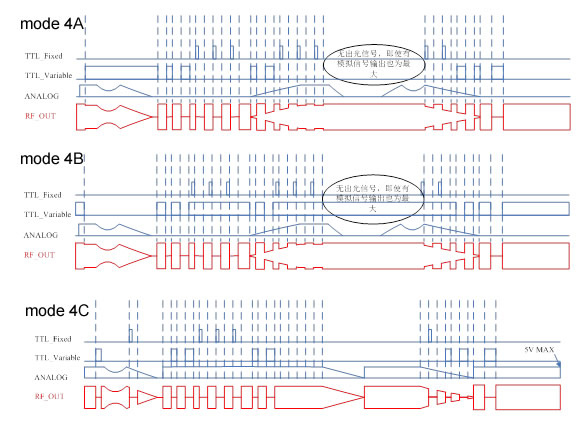

• 模式4A：模数混合模式、上升沿及高电平出光、不出光期射频为最大、出光期射频由ANALOG决定。

• 模式4B：模数混合模式、下降沿及低电平出光、不出光期射频为最大、出光期射频由ANALOG决定。

• 模式4C：模数混合模式、上升沿及高电平出光、出光期射频为0、不出光期射频由ANALOG决定。

• 模式4D（模数混合模式、下降沿及低电平出光、出光期射频为0、不出光期射频由ANALOG决定。

• 模式5A：FPS模数全混合模式、上升沿及高电平出光、不出光期射频为最大、出光期射频由ANALOG及内部产生的FPS三角波电压共同决定、FPS窗口期ANALOG电压必需为0 。

• 模式5B：FPS模数全混合模式、下降沿及低电平出光、不出光期射频为最大、出光期射频由ANALOG决定、FPS窗口期ANALOG电压必需为0。

主要技术参数：

• 电源额定输入电压15～24V（允许电压范围14.5~24.5VDC），纹波≤100mV

• FPS、TTL_Fixed、TTL_Varibale输入阻抗10KΩ±10%

• ANALOG输入阻抗10KΩ±10%

• FPS、TTL_Fixed、TTL_Varibale低电平电压范围-0.5~0.8V, 高电平电压范围2.5~5V

• ANALOG输入电压范围0～5V

• FPS输入宽度1～350uS，FPS输入宽度为1～20uS时，FPS窗口期由FPS Window旋钮决定，否则由FPS及FPS Window时间长的决定（可将FPS Window调到最小，用FPS信号直接控制窗口时间或将FPS信号设置小于20uS，用FPS Window旋钮控制窗口时间两种模式）

• TTL_Fixed输入宽度范围50ns～TTL_Fixed周期-500ns

• TTL_Variable有效输入范围500ns～TTL_Variable周期-500ns（2脚如接地指低电平范围）

• TTL_Fixed输出宽度范围0.8us~25us±10%，由Pulse Width旋钮决定

• 最短射频工作时间500ns

• 最短出光时间500ns

• 射频下降沿时间< 20ns（仅纯数字模式及其它模式的纯数字期间，其它情况由模拟信号决定）

• FPS窗口期范围20～350us±10%，由FPS信号宽度及FPS Window旋钮共同决定

• 最大射频输出功率Pmax=20W±10%，最大输入功率45W±10%

• 输出功率范围0～Pmax，由Prf旋钮决定

• 外形尺寸：100x70x25mm

型号说明： STZxxx-yyD-zzz

• XXX：射频频率,xx=041(40.68MHz)、或=80(80MHz)。

• YY：射频输出功率 (yy=2-20，W)。

• ZZZ：首脉冲抑制方式(zzz=FPS, TTLF或TTLV)。

• D：D为数字调制输入；A为模拟调制输入。
