Sintec新特 QS27-4C-B 双头Q开关

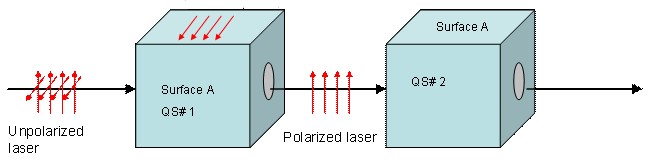

在没有双头Q开关之前,为了有效地关断高功率激光束,通常使用两个C模式Q开关(比如QS27-4C-B),它们相互正交地放在激光谐振腔中。由于C模式开关能有效地关断偏振激光束,这样第一个Q开关有效地关断一个方向的光,第二个Q开关有效地关断另一个方向的光,但缺点是两个Q开关放在谐振腔中需要更大的位置空间,所以谐振腔一般都比较长。双头Q开关是将原先的两个Q开关集成为一个Q开关,有效地减少了体积,与之对应的也要使用双路Q开关电源(Q驱动器),一个电源输出两路射频去驱动双头Q开关。

  • 高效率

  • 适合于高功率、高增益、非偏振激光器

  • 更好的脉冲稳定性、更高的功率密度

  • 用双路射频驱动器

  • 型号 I-QS027-xD4G-y5 (x是通光口径,y是S型接头或B型接头)
    工作介质 熔融硅 fused silica
    激光波长 1047-1064nm
    膜层损坏阈值 >  1GWcm2
    透过率 >  99.6%
    射频频率 27.12MHz
    VSWR <  1.2:1 (50W阻抗)
    通光口径 1.6, 2, 3, 4, 5 或 6.5mm
    晶体截面积 9 x 9mm
    超声波模式 Compressional (正交C模式)
    上升时间/下降时间 109ns/mm
    射频驱动功率 2 x 50W
    冷却水流量 > 190cc / minute
    最高水温 +40°C (最适合水温22°C to 32°C)
    水接头 Screw-fit 或 Barbed (push-on)(S型接头或B型接头)
    热保护温度 +55°C(当温度小于55度时,短路输出;当温度大于55度时,开路输出。)
    外壳材料 铝合金HE30TF

    上面是熔融硅(Fused Silica)双头Q开关,水道没有采用防腐技术。现在也有石英晶体(Crystal Quartz) 的双头Q开关,并且水道采用防腐技术,所需射频驱动功率也低一些,但价格约高一点。典型的双头Q开关型号如下:

    • 熔融硅双头Q:I-QS027-5D4G-B5  (5mm孔径)

    • 石英晶体双头Q:I-QS027-5D10G-B5  (5mm孔径)

    • 具有防腐的熔融硅双头Q:I-QS027-5D4G-B5-xxx  (5mm孔径)

    • 具有防腐的石英晶体双头Q:I-QS027-5D10G-B5-xxx  (5mm孔径), I-QS027-6.5D10G-B5-xxx  (6mm孔径)

    型号 I-QS027-xD10G-y5-zzz (x是通光口径,y是S型接头或B型接头)
    工作介质 石英晶体
    激光波长 1064nm
    膜层损坏阈值 >  1GWcm2
    透过率 >  99.6%
    射频频率 27.12MHz
    VSWR <  1.3:1 (在0dBm)
    通光口径 1.6, 2, 3, 4, 5 或 6.5mm
    晶体截面积 9 x 9mm
    超声波模式 Compressional (正交C模式)
    上升时间/下降时间 109ns/mm(10%到90%)
    射频驱动功率 2 x 50W
    冷却水流量 > 190cc / minute
    最高水温 +40°C (最适合水温22°C to 32°C)
    水接头 Screw-fit 或 Barbed (push-on)(S型接头或B型接头)
    热保护温度 +55°C(当温度小于55度时,短路输出;当温度大于55度时,开路输出。)
    外壳材料 防腐处理的铝合金
