Sintec新特 R64020-250-1ADMDFS-A 声光调制器电源 (射频电源)
Sintec新特 R64020-250-1ADMDFS-A 声光调制器电源 (射频电源) 型号R64020-250-1ADMDFS-A是一个带模拟和数字调制输入的数字频率合成器的OEM模块和1W射频输出电源。此电源可用于产生频率啁啾。交付产品是按照欧盟减少有害物质条款2002/95/EC的要求来生产的。 参数 规格 频宽 20 – 250MHz 常规 时钟频率 1000MHz 步长: < 1 Hz 30 位输入 频率切换时间 310ns 最大值 输出功率 1W常规 谐波畸变 二级:-20 dBc 最大值; 三级: -15 dBc 最大值 模拟调制 模拟0至 +1V, 50Ω, +1V = 最大射频功率输出 数字调制 1) TTL 电平; 2) TTL高电平 =最大射频功率输出; 3) TTL 低电平 =最小射频功率输出; 4) 无信号l =最大射频功率输出(内部拉高) 上升和下降时间 20ns 消光比：数字 / 模拟 30 dB 最小值 / 40 dB 最小值 参考输出 合成器未调制输出的参考信号。+ 0 dBm （标称值） 应用功率 + 28V DC @ 1A最大值;+ 3.3V DC @ 1A 最大值 最大额定值 环境温度 400 C 射频输出 无 DC反馈 供电电压 ...
分类：
货号：
R64020-250-1ADMDFS-A
相关产品
描述
Sintec新特 R64020-250-1ADMDFS-A 声光调制器电源 (射频电源)
型号R64020-250-1ADMDFS-A是一个带模拟和数字调制输入的数字频率合成器的OEM模块和1W射频输出电源。此电源可用于产生频率啁啾。交付产品是按照欧盟减少有害物质条款2002/95/EC的要求来生产的。
| 参数 | 规格 |
| 频宽 | 20 – 250MHz 常规 |
| 时钟频率 | 1000MHz |
| 步长: | < 1 Hz 30 位输入 |
| 频率切换时间 | 310ns 最大值 |
| 输出功率 | 1W常规 |
| 谐波畸变 | 二级:-20 dBc 最大值; 三级: -15 dBc 最大值 |
| 模拟调制 | 模拟0至 +1V, 50Ω, +1V = 最大射频功率输出 |
| 数字调制 | 1) TTL 电平; 2) TTL高电平 =最大射频功率输出; 3) TTL 低电平 =最小射频功率输出; 4) 无信号l =最大射频功率输出(内部拉高) |
| 上升和下降时间 | 20ns |
| 消光比：数字 / 模拟 | 30 dB 最小值 / 40 dB 最小值 |
| 参考输出 | 合成器未调制输出的参考信号。+ 0 dBm （标称值） |
| 应用功率 | + 28V DC @ 1A最大值;+ 3.3V DC @ 1A 最大值 |
| 最大额定值 | |
| 环境温度 | 400 C |
| 射频输出 | 无 DC反馈 |
| 供电电压 | |
| 输入/输出连接: | 过滤式馈通 |
| +28V, +3.3V,和 Gnd | SMC 公头 |
| 模式输入 | SMC 公头 |
| 参考输出 | SMA 母头 |
| 射频输出 | 二进制30位TTL、数字调制输入、复位，通过D型37针连接端子的锁存控制输入。 |
| “频率选择”控制 | 140x109x40.6mm |
控制字码计算
输出频率和步长是时钟频率和频率选择（FS）数据的函数。输出频率可由以下公式计算：FS[29:0] = Fout (231) / 1000MHz
其中Fou是输出频率，单位为MHz

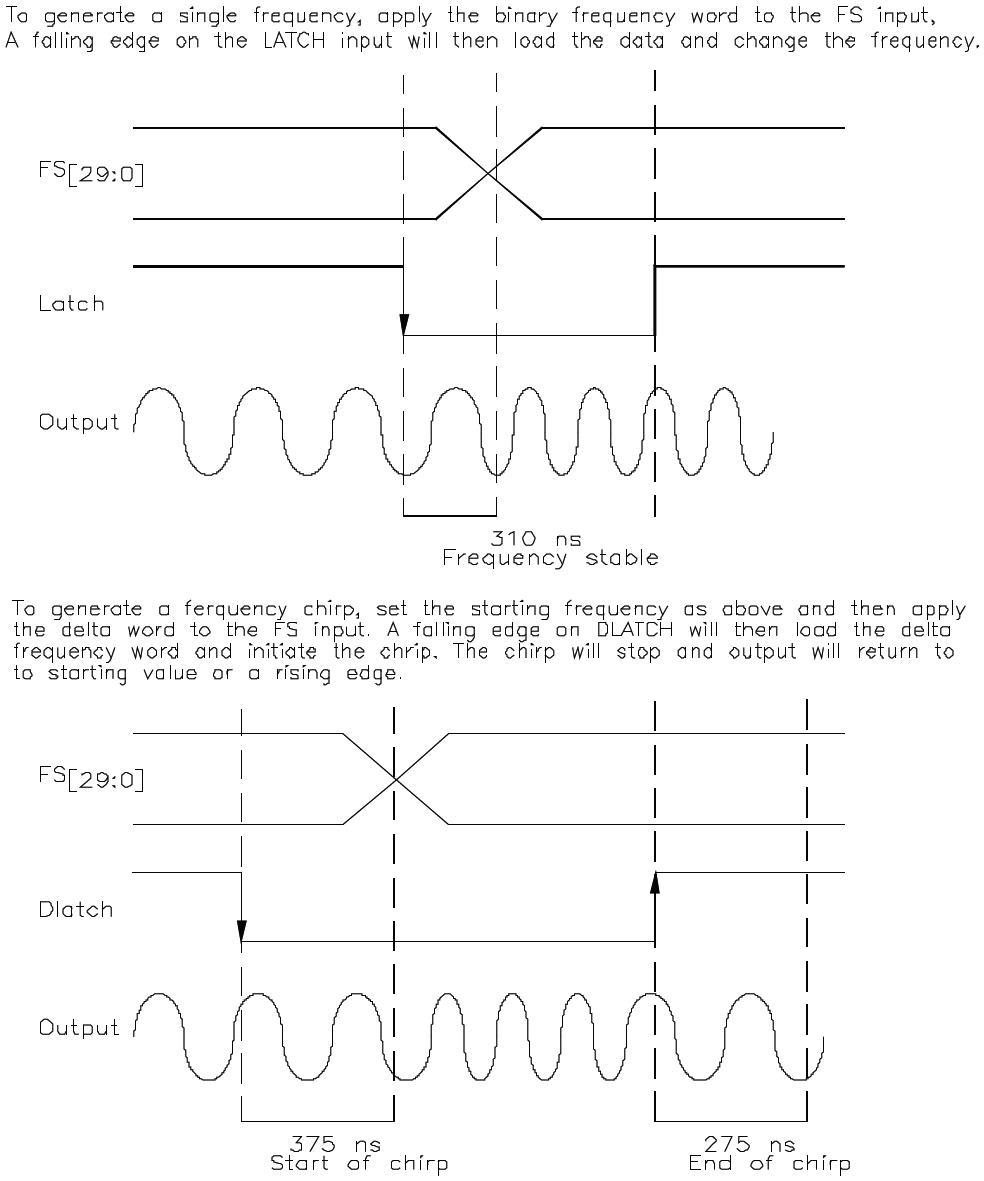

锁存功能（引脚16）是一个TTL兼容输入，用于将新的频率信息加载到电源中。当锁销上的信号从高到低（下降沿）时，频率数据被加载到电源中。
增量频率锁存功能（引脚36）是一个TTL兼容输入，用于将新的数据频率信息加载到电源器中。对于差频Delta frequency word，使用与输出频率相同的计算，在下降沿上加载两个补码数据中输入负值。
主复位是TTL高电平，当施加TTL高电平到引脚17时，将累加器复位为零，即无频率输出。这是通过1 KΩ电阻器来拉低通过。
