Sintec新特 R64020-200-2ADMDFS-A 声光调制器电源 (射频电源)
Sintec新特 R64020-200-2ADMDFS-A 声光调制器电源 (射频电源) 型号R64020-200-2ADMDFS-A是一个带模拟和数字调制输入的数字频率合成器的OEM模块和2W射频输出电源。交付产品是按照欧盟减少有害物质条款2002/95/EC的要求来生产的。 参数 规格 频宽 20 – 200MHz常规 时钟频率 1000MHz 步长: < 1Hz 30位 输入 频率切换时间 250ns 最大值 输出功率 2W 常规 谐波畸变 2nd:-20dBc 最大值; 3rd: -15dBc 最大值 模拟调制 模拟0 to +1V 50Ω, +1V = 满射频功率输出 数字调制 1) TTL电平; 2) TTL 高电平 =满射频功率输出; 3) TTL 低电平 =最小射频功率输出; 4) 无信号 =满射频功率输出(内部拉高) 上升和下降时间 20ns 消光比:数字/模拟 30dB 最小值 / 40dB 最小值 参考输出 合成器未调制输出的参考信号。+ 0 dBm (标称值) 应用功率 + 28V DC @ 1A 最大值; + 3.3V DC @ 1A 最大值 环境温度 400 oC 射频输出 无 DC反馈 供电电压 30V DC; 3.5V DC 输入/输出连接: +28V, +3.3V,和 Gn...
分类:
货号:
R64020-200-2ADMDFS-A
相关产品
描述
Sintec新特 R64020-200-2ADMDFS-A 声光调制器电源 (射频电源)
型号R64020-200-2ADMDFS-A是一个带模拟和数字调制输入的数字频率合成器的OEM模块和2W射频输出电源。交付产品是按照欧盟减少有害物质条款2002/95/EC的要求来生产的。
参数 | 规格 |
频宽 | 20 – 200MHz常规 |
时钟频率 | 1000MHz |
步长: | < 1Hz 30位 输入 |
频率切换时间 | 250ns 最大值 |
输出功率 | 2W 常规 |
谐波畸变 | 2nd:-20dBc 最大值; 3rd: -15dBc 最大值 |
模拟调制 | 模拟0 to +1V 50Ω, +1V = 满射频功率输出 |
数字调制 | 1) TTL电平; 2) TTL 高电平 =满射频功率输出; 3) TTL 低电平 =最小射频功率输出; 4) 无信号 =满射频功率输出(内部拉高) |
上升和下降时间 | 20ns |
消光比:数字/模拟 | 30dB 最小值 / 40dB 最小值 |
参考输出 | 合成器未调制输出的参考信号。+ 0 dBm (标称值) |
应用功率 | + 28V DC @ 1A 最大值; + 3.3V DC @ 1A 最大值 |
环境温度 | 400 oC |
射频输出 | 无 DC反馈 |
供电电压 | 30V DC; 3.5V DC |
输入/输出连接: | |
+28V, +3.3V,和 Gnd | 过滤式馈通 |
模式输入 | SMC 公头 |
参考输出 | SMC 公头 |
射频输出 | SMA母头 |
“频率选择”控制 | 二进制30位TTL、数字调制输入、复位,通过D型37针连接端子的锁存控制输入。 |
尺寸 | 140x109x40.6mm |

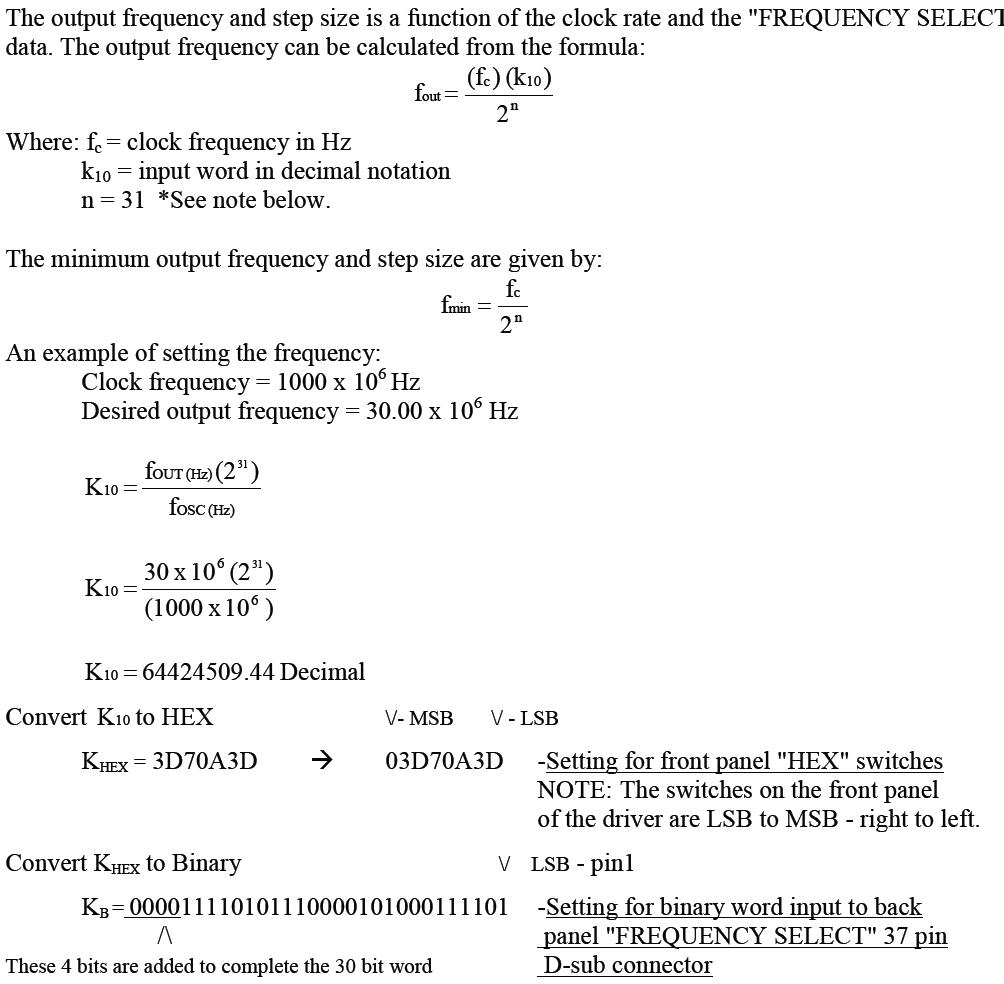

控制字码计算公式

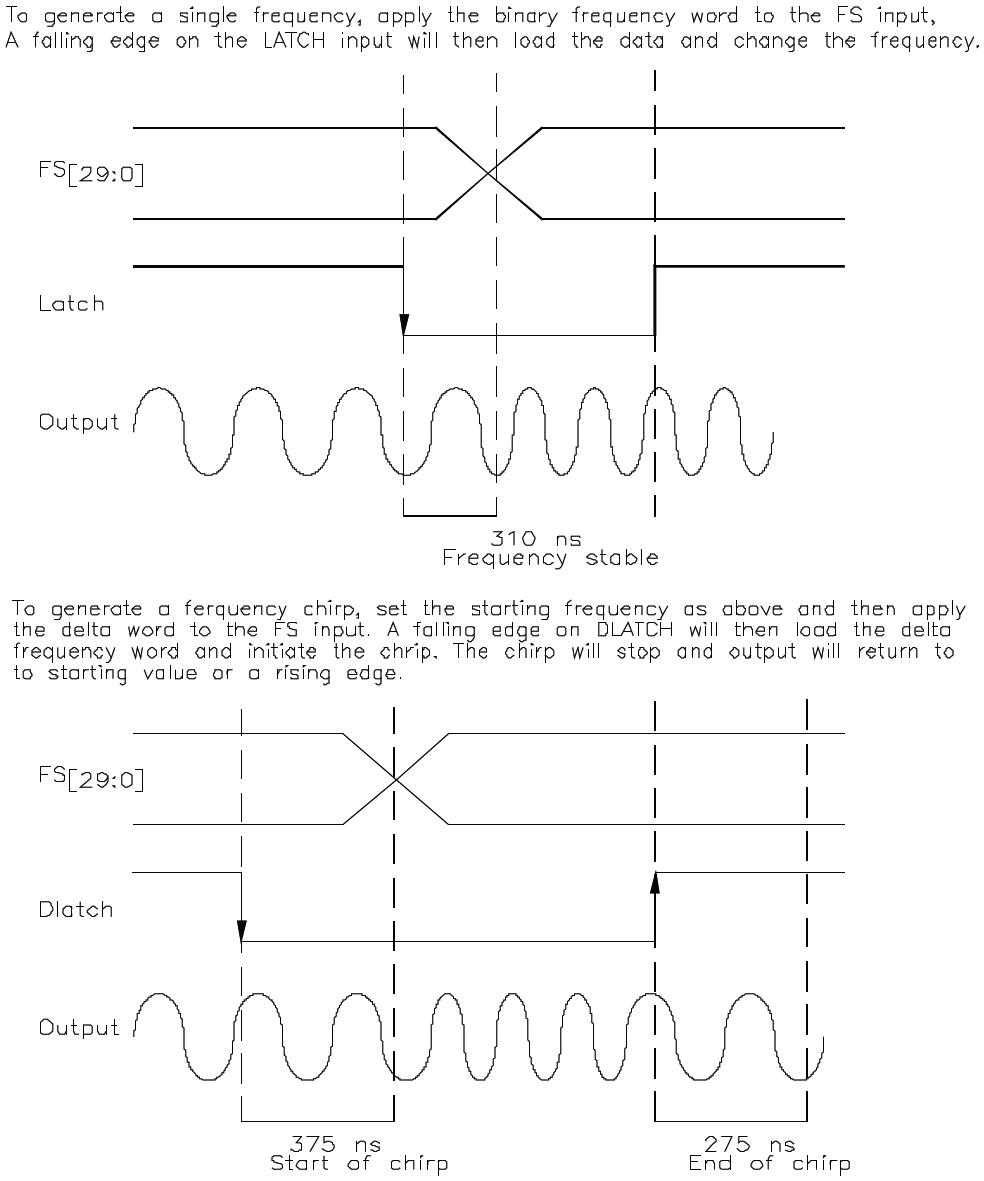

*注:(1)本系统仅使用30位设置电源的频率输出。芯片内部的累加器是31位的,所以在计算中使用231位来提高精度。(2) 锁存功能(16脚)是一个TTL兼容输入,用于将新的频率信息加载到电源中。当锁销上的信号从高到低(下降沿)时频率数据被加载到电源中。(3) 主复位是TTL的高电平,当累加器复位为零,即无频率输出。
当施加TTL高电平到引脚17时。这是通过1 kΩ电阻器来拉低通过。
