Sintec新特 STG-AOBD 声光偏转器
声光偏转器（AOBD）能精确控制射频驱动频率调谐的光束的角度。针对1D和2D扫描，通过固定角度的光束偏转可以在非常小的角度范围内分辨出多达2000个光斑。扫描速度在几微秒内。
根据声光相互作用机制，布喇格声光衍射光束偏转角 (即衍射光与入射光之间的夹角)为:Δθ=(λ/n*vS)Δf;式中，λ、n、vS、Δf分别为真空中光波长、声光晶体折射率、声光晶体中的声速、声光晶体中声波频率变化量。
很明显，通过改变驱动频率可以改变衍射光的偏转角。声光偏转器就是利用该原理，非常精确地将入射光通过声光衍射效应使其在一定角度范围内进行光学扫描。
光束偏转器在全角度扫描上具有高度均匀的衍射效率和在材料处理和数字成像等扫描应用中具有一致的功率吞吐量。我们的器件光学材料是二氧化碲适用于可见光和近红外（近红外）波长的应用。为了在紫外线（UV）中实现最佳传输，我们也提供熔融石英和石英晶体等产品。对于宽频带应用，我们使用单纵模方法，换能器内是相控阵列的压电元件。同时我们利用平行切线离轴相互作用，实现了低剪切挠度下的高效率。

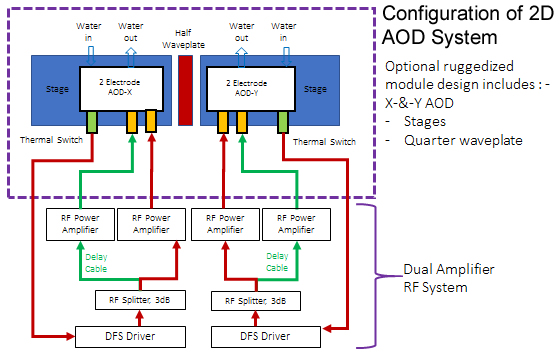

2个声光偏转器可以组成快速2D光束扫描，特别适合于PCB的激光钻孔，我们已经有很成熟的技术方案在PCB钻孔得到成功应用。主要器件是声光调制器4130或4170，加上双路声光电源。如需要详细方案，请与我们联系。
我们的标准型号如下：
| 型号 | 波长 | 扫描角度 | 有效通光孔径 | 工作频率 | 光学材料 |
| AOBD 4200-UV | 266nm | 10.3mrad | 1.0x60.0mm | 135-265MHz | 熔融石英 |
| AOBD 2690-UV | 266-355nm | 4.9mrad | 7mm | 100-432MHz | 蓝宝石 |
| AOBD 4130 | 355nm | 1.85mrad | 10mm | 130MHz | 石英晶体 |
| AOBD 4170 | 355nm | 4.9mrad | 7mm | 130-210MHz | 石英晶体 |
| AOBD 4100-UV | 364nm | 29.5mrad | 4.0x14.0mm | 75-125MHz | 二氧化碲 |
| AOBD 4090-7 | 440-530nm | 44mrad | 8.5mm | 60-115MHz | 二氧化碲 |
| AOBD 4200-VI | 442-488nm | 29.5mrad | 4.8mm | 150-250MHz | 二氧化碲 |
| AOBD 4100-VI | 488nm | 39.5mrad | 4.0-14mm | 75-125MHz | 二氧化碲 |
| AOBD 4080-13 | 635nm | 8.2mrad | 2mm | 76-84MHz | 二氧化碲 |
| AOBD 4085 | 750-1064nm | 42.5mrad | 15mm | 55-110MHz | 二氧化碲 |
| AOBD 4055-4 | 780-980nm | 44.3mrad | 3.5x14mm | 35-70MHz | 二氧化碲 |
| AOBD 4210-IR | 830nm | 27.6mrad | 2.0-6.0mm | 140-280MHz | 二氧化碲 |
| AOBD 4090-6 | 1064nm | 56mrad | 2mm | 72.5-107.5MHz | 二氧化碲 |
| AOBD 4075-IR | 1065-1100nm | 8.1mrad | 2.5mm | 59-91MHz | 二氧化碲 |
| AOBD 4070 | 9.4 μm | 60mrad | 9mm | 50-90MHz | 锗 |
下表是一些旧型号声光偏转器，如有需要，请联系我们。
| 型号 | 简述 | 驱动器 |
| 45035-3-6.5DEG-1.06 | TeO2,1064nm波长,25-45MHz,3mm孔径,32mrad偏转,90点分辨率, 2W射频功率 | 64020-200-2ADSDFS-A 64020-200-2ADMDFS-A 64025-45-2ASVCO-1 64025-45-2AMVCO |
| 45035-3-6.5DEG-1.06-XY | TeO2, 1064nm, 25-45MHz, 3mm孔径, 32mrad 偏转, 90点分辨率, 2W射频功率 | 64020-200-2ADSDFS-A-2 64020-200-2ADMDFS-A(2X) 64025-45-2ASVCO-2 64025-45-2AMVCO (2X) |
| 45035-5-6.5DEG-1.06 | TeO2, 1064nm, 25-45MHz, 5mm孔径, 56mrad 偏转, 150点分辨率, 4W射频功率 | 64020-200-4ADSDFS-A 64020-200-4ADMDFS-A 64025-45-4ASVCO-1 64025-45-4AMVCO |
| 45035-5-6.5DEG-1.06-XY | TeO2, 1064nm, 25-45MHz, 5mm孔径, 56mrad 偏转, 150点分辨率, 4W射频功率 | 64020-200-4ADSDFS-A-2 64020-200-4ADMDFS-A(x2) 64025-45-4ASVCO-2 64025-45-4AMVCO (x2) |
| 45050-5-6.5DEG-.8 | TeO2, 780-850nm, 35-65MHz, 5mm孔径, 65mrad 偏转, 225点分辨率, 2W射频功率 | 64020-200-2ADSDFS-A 64020-200-2ADMDFS-A 21035-65-2ASVCO-1 21035-65-2AMVCO |
| 45050-5-6.5DEG-.8-XY | TeO2, 780-850nm, 35-65MHz, 5mm孔径, 65mrad 偏转, 225点分辨率, 2W射频功率 | 64020-200-2ADSDFS-A-2 64020-200-2ADMDFS-A(x2) 21035-65-2ASVCO-2 21035-65-2AMVCO (x2) |
| 45050-6-.83 | TeO2, 780-850nm, 35-65MHz, 6mm孔径, 68mrad 偏转, 291点分辨率, 2W射频功率 | 64020-200-2ADSDFS-A 64020-200-2ADMDFS-A 64035-65-2ASVCO-1 64035-65-2AMVCO |
| 45070-5-6.5DEG-.63-XY | TeO2, 633nm, 50-90MHz, 5mm孔径, 67mrad 偏转, 300点分辨率, 2W射频功率 | 64020-200-2ADSDFS-A-2 64020-200-2ADMDFS-A(2x) 64050-90-2ASVCO-2 64050-90-2AMVCO (2x) |
| 45070-6 | TeO2, 633-850nm, 50-90MHz, 6mm孔径, 72mrad 偏转, 388点分辨率, 2W射频功率 | 64020-200-2ADSDFS-A 64020-200-2ADMDFS-A 64050-90-2ASVCO-1 64040-90-2AMVCO |
| 45100-5-6.5DEG-.51 | TeO2, 440-530nm, 75-125MHz, 5mm孔径, 78mrad 偏转, 375点分辨率, 2W射频功率 | 64020-200-2ADSDFS-A 64020-200-2ADMDFS-A 64075-125-2ASVCO-1 64075-125-2AMVCO |
| 45100-5-6.5DEG-.51-XY | TeO2, 440-530nm, 75-125MHz, 5mm孔径, 78mrad 偏转, 375点分辨率, 2W射频功率 | 64020-200-2ADSDFS-A-2 64020-200-2ADMDFS-A(X2) 64075-125-2ASVCO-2 64075-125-2AMVCO (x2) |
| 45100-6 | TeO2, 440-530nm, 75-125MHz, 6mm孔径, 87mrad 偏转, 485点分辨率, 2W射频功率 | 64020-200-2ADSDFS-A 64020-200-2ADMDFS-A 64075-125-2ASVCO-1 64075-125-2AMVCO |
| 46080-1-1.06-LTD | TeO2, 1064nm, 70-90MHz, 1mm孔径, 20mrad 偏转, 1.5W射频功率 | 64020-200-2ADSDFS-A 64020-200-2ADMDFS-A 21065-95-2ASVCO 21065-95-2AMVCO |
| 46080-1-.85-LTD | TeO2, 700-1100nm, 70-90MHz, 1mm孔径, 16mrad 偏转, 1W射频功率 | 64020-200-2ADSDFS-A 64020-200-2ADMDFS-A 21065-95-1ASVCO 21065-95-1AMVCO |
| 46080-1-LTD | TeO2, 450-800nm, 60-100MHz, 1x4mm孔径, 14.6mrad 偏转, 1W射频功率 | 64020-200-1ADSDFS-A 64020-200-1ADMDFS-A 21060-100-1ASVCO 21060-100-1AMVCO |
| 46080-2-1.06-LTD | TeO2, 1064nm, 70-90MHz, 2mm孔径, 20mrad 偏转, 2W射频功率 | 64020-200-2ADSDFS-A 64020-200-2ADMDFS-A 21065-95-2ASVCO 21065-95-2AMVCO |
| 46080-2-.85-LTD | TeO2, 700-1100nm, 65-95MHz, 2mm孔径, 16mrad 偏转, 2W射频功率 | 64020-200-2ADSDFS-A 64020-200-2ADMDFS-A 21065-95-1ASVCO 21065-95-1AMVCO |
| 46080-2-LTD | TeO2, 450-800nm, 60-100MHz, 2mm孔径, 14.6mrad 偏转, 1.25W射频功率 | 64020-200-2ADSDFS-A 64020-200-2ADMDFS-A 21060-100-2ASVCO 21060-100-2AMVCO |
| 46080-3-.85-LTD | TeO2, 700-1100nm, 65-95MHz, 3mm孔径, 16mrad 偏转, 2W射频功率 | 64020-200-2ADSDFS-A 64020-200-2ADMDFS-A 21065-95-2ASVCO 21065-95-2AMVCO |
| 46080-3-LTD | TeO2, 450-800nm, 60-100MHz, 3x4mm孔径, 14.6mrad 偏转, 1.5W射频功率 | 64020-200-2ADSDFS-A 64020-200-2ADMDFS-A 21060-100-2ASVCO 21060-100-2AMVCO |
| 46300-0.2/2-.36 | Fused silica, 360nm, 225-375MHz, 0.2x2mm孔径, 18mrad 偏转, 50点分辨率, 3W射频功率 | 64200-380-5ASVCO 64200-380-5AMVCO |
| 451000-GaP | GaP, 800-850nm, 750-1250MHz, 0.15x2mm孔径, 124mrad 偏转, 0.25W射频功率 | |
| 451000L | LiNbO3, 820nm, 750-1250MHz, 0.1x2.6mm孔径, 200点分辨率, 124mrad 偏转, 0.5mW射频功率 | |
| 451500G | GaP, 820nm, 1500MHz, 0.07x1.33mm孔径, 112点分辨率, 184mrad 偏转, 100mW射频功率 | |
| D225-1B-OI1 | Lead Molybdate, 488nm, 150-300MHz, 0.5mm x 28mm孔径, 1160点分辨率, 20mrad 偏转, 1.5W射频功率 |
选取适当的声光驱动器很重要。选取时主要考虑驱动频率和射频输出功率。控制方式分为电压控制振荡器和数字频率合成器两种，外观结构分为机架固定式电源箱和OEM模块电源。一般来说，电源箱只要输入100-240V交流电，而模块电源就要直流电源供电。64040-150-0.8ADSDFS-8X1是一款8通道频率合成器。该驱动器可以独立地模拟和数字控制8路光，每一通道的频率和功率参数可以是预设在内部芯片的参数16组参数组合之一，也可以通过合成器的控制面板、RS-232或USB端口设置。
