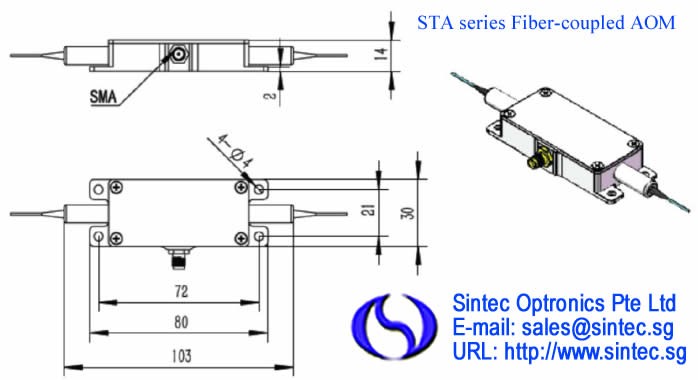

Sintec新特 STA-AOMs 光纤耦合
| 参数 | 单位 | |
| 波长 | nm | 1064 |
| 频率 | MHz | 100 |
| 平均光功率: | W | 5 |
| 衍射效率 (自由空间 AOM) | ≥85% | |
| 耦合效率 (光纤‐AOM) | ≥75% | |
| 插入损耗 | dB | < 1.2 |
| 透过率 | >99.0% | |
| 返回损耗 | dB | > 45 |
| 光纤类型 | NUFERN 10/125 | |
| 光纤长度 | cm | >60 |
| 光纤终端 | 裸纤 | |
| VSWR @120MHz | < 1.3:1 | |
| RF 连接器 | SMA | |
| RF功率 | W | 2.0 |
| 储存温度 | ℃ | ‐20 to +70 |
| 尺寸 | mm | 103x30x14 |
订购信息:STA-WWW-FFF-TTT-JJJ-LLL
-
STA 是指 STA系列光纤耦合 AOM;
-
WWW 是指激光波长如： 1064nm, 1550nm, 2000nm 等
-
FFF 是指驱动频率如： 100, 120, 150, 200MHz 等
-
TTT是指光纤类型如： L06 (6/125型), L09 (9/125光纤), L10 (12/125 DCF 光纤), L12 (12/125 DCF 光纤), P06 (PM98 光纤), P10 (PM10/125 DCF 光纤)等
-
JJJ 是指means光纤护套输入/输出类型如：B (裸纤), L (900um散纤), C (3nm散纤) 等
-
LLL是指光纤长度（单位：米）.
例如：STA-1064-100-L10-B-1

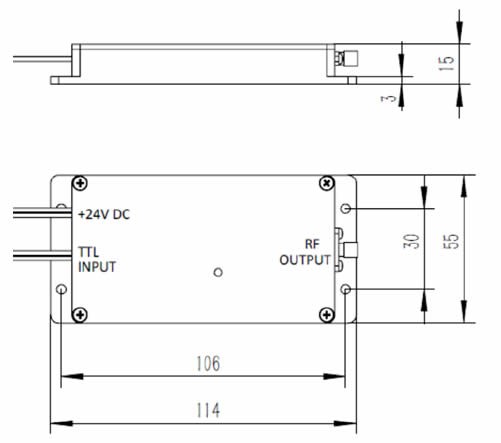

STA系列光纤耦合 AOMs的射频驱动器
频率 |
100 MHz |
| 电压 | 24 |
| 信号控制模式 | TTL |
| 高电平输出电压 | > 25V |
| 高电平峰值跳变电压 | < 1V |
| 射频功率 | 2.0 ± 0.2 W |
| 延时范围 | 60ns – 600ns |
| 上升时间可调范围 | 50ns‐500ns |
| 尺寸 | 114x55x15mm |
