Sintec新特 STOL-IM强度调制器

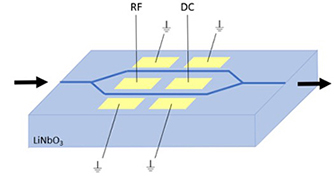

强度调制器使用马赫-曾德尔干涉仪（MZI）的结构，将波导分成两条路径并重新组合（下图）。电极被放置在两个波导路径周围，以在分裂时调制光中的相位。当路径重新组合时，光路根据相位经历构造或解构干涉，从而调制光强度。
我们的强度调制器设计用于卫星链路、天线远程和光纤射频的不同频率的模拟调制。通过使用退火质子交换（APE）波导，调制器提供了低插入损耗和高功率处理能力。它具有高度线性的传递函数和优异的消光比。调制器与各种各样的调制器驱动器兼容，并且单独的偏置端口允许调制器在传递函数的特定点处操作。
特点：
- 保偏（PM）输出或单模（SM）输出
- 低插入损耗（≤4.5dB）
- 高输入功率处理能力
- 驱动电压低
应用：
- 模拟调制
- 脉冲产生
- 量子光子学
- 有源锁模激光器
规格：
| 型号 | 波长（nm） | 带宽（GHz） | 最大输入光功率（mW） | Vπ（V） | 光回波损耗（≤dB） | 射频端口连接器 | 尺寸（mm） |
| STOL-IM-785-0.5-PM | 785 | 0.5 | 10 | 2.5@1KHz | -45 | GPO male | 65 x 11.4 x 4.8 |
| STOL-IM-785-20-PM | 785 | 20 | 10 | 5.5@10GHz | -45 | V female | 87 x 14.5 x 10 |
| STOL-IM-785-40-PM | 785 | 40 | 10 | 6.5@20GHz | -45 | V female | 87 x 14.5 x 10 |
| STOL-IM-850-5pm | 850 | 5. | 20 | 5.0@1GHz | -45 | V female | 87 x 14.5 x 10 |
| STOL-IM-850-10-PM | 850 | 10 | 20 | 5.0@1GHz | -45 | V female | 87 x 14.5 x 10 |
| STOL-IM-850-20-PM | 850 | 20 | 20 | 5.5@10GHz | -45 | V female | 87 x 14.5 x 10 |
| STOL-IM-1064-10-PM | 1064 | 10 | 100 | 4.3@10GHz | -45 | K female | 96.1 x 24.9 x 16.3 |
| STOL-IM-1064-20-PM | 1064 | 20 | 100 | 4.3@20GHz | -45 | K female | 96.1 x 24.9 x 16.3 |
| STOL-IM-1064-40-PM | 1064 | 40 | 300 | 3.9@1GHz | -50 | V female | 87 x 14.5 x 10 |
| STOL-IM-130-10- PM | 1310 | 10 | 100 | 6.6@10GHz | -45 | K female | 66 x 22 x 9 |
| STOL-IM-1310-20-PM | 1310 | 20 | 100 | 5@1kHz | -45 | K female | 66 x 22 x 9 |
| STOL-IM-13100-40-PM | 1310 | 40 | 100 | 5.1@1GHz | -50 | V female | 87 x 14.5 x 10 |
| STOL-IM-1550-10-PM | 1550 | 10 | 100 | 6@1GHz | -45 | K female | 96 x 14 x 8.5 |
| STOL-IM-1500-10-PMV | 1550 | 10 | 100 | 6@1GHz | -45 | V female | 96 x 14 x 8.5 |
| STOL-IM-1500-10-SM | 1550 | 10 | 100 | 5@1GHz | -35 | SMA | 117.9 x 15.2 x 9.8 |
| STOL-IM-1550-20-SM | 1550 | 20 | 100 | 5.7@1GHz | -45 | K female/SMA | 96 x 24.9 x 16.3 |
| STOL-IM-1550-40-PM | 1550 | 40 | 100 | 4.5@30GHz | -45 | V female | 71 x 16 x 7 |
选项：
- STOL-IM-785-40-PM-XX
- XXHE：高消光比
- PD：内部PD
请联系我们以获取可用选项。

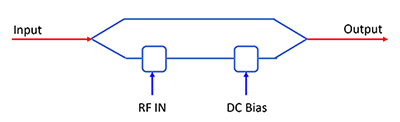

功能图：

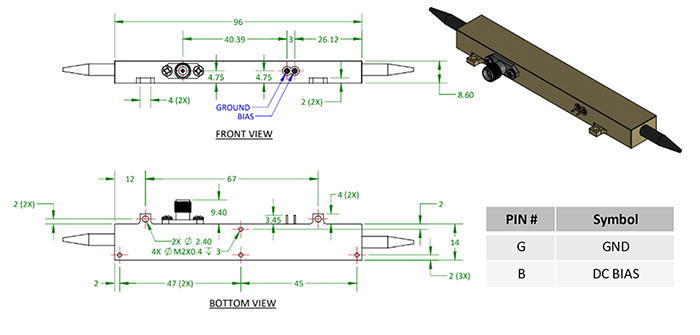

机械制图：
STOL-IM-XXX-XX-PM-PD外壳，带内部PD
STOL-IM-XXX-XX-PM外壳，无内部PD

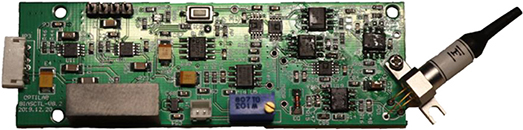

可用配件：ST-BCB-4
这是一款结构紧凑的偏置控制板，设计用于维持光强度调制器的线性工作点
