Sintec新特 STOPM-CP-3R点激光位移传感器
CP-3R是我们的非接触式的高精度二维剖面和三维表面扫描的点激光位移传感器,CP-3R 适用于扫描透明材料如玻璃,液体,和镜面材料如镜片,晶片。
CP-3R也可以测量厚玻璃和透明涂层的表面可同时读取顶部和底部的反射。
CP-3R在使用可互换的物镜和1um横向分辨率下可达到亚微米深度分辨率。
特性:
-
高精度和可重复性
-
光斑尺寸小于5μm
-
共线过程检测点传感器
-
灵活的测量范围
-
实际测量速率高达3000点/秒
-
多达3轴系统同步可选
-
可用于工业环境
-
详细的应用程序接口(API)手册和带有硬件仿真程序的软件开发工具包(SKD)
产品性能
标准物镜
物镜类型 | 25N | 50N | 75N |
型号 | 3Z79030 | 3Z79050 | 3Z79075 |

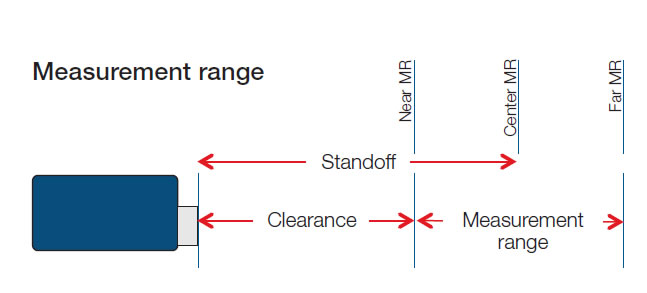

测量范围 mm | 1 | 5 | 9 |
对峙/支架底部 mm | 16 | 40 | 65 |
精度 μm | 1 | 2.5 | 4.5 |
物理厚度范围 mm | 0.3-1 | 1.5-5 | 2.7-9 |
直线性 ±% | 0.1 | 0.05 | 0.05 |
X激光光斑大小 μm | 5 | 16 | 25 |
覆盖范围 ° | 5 | 3 | 1.5 |
感应器
测量频率 Hz | Up to 3,000 |

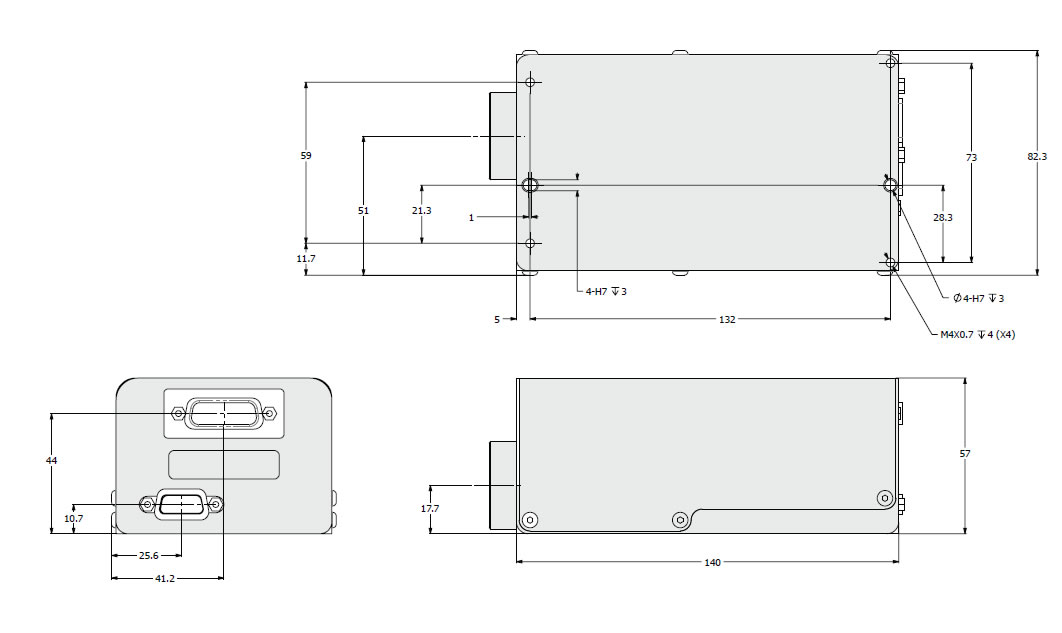

尺寸(无物镜) mm | 140 x 79 x 57 |
重量 gr | 700 |
接口
通讯 | Ethernet 10/100 UDP |
软件开发包 | C, C++, C#, Labview |
模似信号(可选项)
边界范围 V | ±4.5 ± 0.004 |
线性模拟(9) % | ±0.1 |
光源
类型 | Red laser |
激光安全等级 | Class 2, IEC 60825-1:2007 complies with 21CFR 1040.10 and 1040.11 Laser Notice No.50 |
电气
供电电压 | 12 VDC±10% 65-265 VAC 50/60Hz |
同步性
输入触发 TTL/LVTTL | 5/3.3V |
输出选通 TTL | 5V |
环境
操作温度 ºC | 18 to 45 |
温度依赖性(10) F.S./ºC | ≤0.03% |
环境光 lx | Up to 15,000 |
