Sintec新特 STOPM-CP-20非接触式激光位移传感器
CP-20传感器是我们的非接触式激光位移传感器家族的最新的传感器。此传感器是基于专有的锥光全息技术的三维测距的非接触式光学传感器。CP-20测距单点速度可达20000点/秒到精度达到亚微米级。
特性:
-
CP-20可提供多种物镜,可测量不同精度、分辨率
-
传感器头部直接处理所有数据
-
CP-20支持外部和内部触发的操作模式
-
通过标准以太网实现与PC机链接/通信
-
通过DLL来软件集成不需要其它任何的驱动程序/设置
-
测量速率高达20000Hz
-
短聚焦目标物体精度可达亚微米
-
模拟输出(可选)
-
自动曝光模式,能够在不改变激光功率的情况下实时测量高和低反射表面
-
可测量复杂的几何形状和可覆盖角度范围为空间170°(±85°)
-
中继光学的集成能力
-
传感器可以充当主同步器,也可以作为系动的随动同步。
-
OPS(OPM位置同步),可记录编码器输出,精确位置同步等三轴同步的测量能力。
产品特性:
标准物镜
物镜类型 | 16 | 25 | 25G | 40 | 50 | 75 | 100 | 150 | 200 | 250 |
型号 | 3Z83016 | 3Z83025 | 3Z81030 | 3Z83040 | 3Z81050 | 3Z81075 | 3Z81100 | 3Z82006 | 3Z82007 | 3Z82008 |

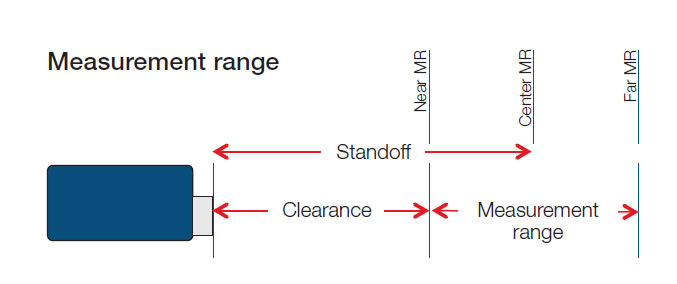

测量范围 mm | 0.6 | 1.8 | 1.8 | 4 | 8 | 18 | 35 | 70 | 125 | 180 |
对峙/支架底部 mm | 9.5 | 14 | 18 | 43.5 | 44 | 70 | 95 | 145 | 200 | 250 |
精度 μm | 2 | 3 | 3 | 4 | 6 | 10 | 15 | 35 | 70 | 100 |
直线性 ±% | 0.33 | 0.17 | 0.17 | 0.1 | 0.08 | 0.06 | 0.05 | 0.05 | 0.06 | 0.06 |
重复性(动态)μm | 0.15 | 0.4 | 0.4 | 0.6 | 1 | 2 | 4 | 15 | 25 | 35 |
X激光光斑大小 μm | 20 | 27 | 27 | 34 | 37 | 47 | 63 | 85 | 105 | 126 |
覆盖范围 ° | 150 | 150 | 150 | 150 | 170 | 170 | 170 | 170 | 170 | 170 |
传感器
测量频率 Hz | Up to 20,000 |
尺寸(无物镜) mm | 140 x 79 x 57 |
重量 gr | 700 |
接口
通迅 | Ethernet 10/100 UDP |
软件开发包 | C, C++, C#, Labview |
模拟信号 (可选项)
边界范围 V | ±4.5 ±0.004 |
线性模拟(9) % | ±0.1 |
光源
类型 | Red laser |
激光安全等级 | Class 3R, IEC60825-1:2014 complies with 21CFR and 1040.11 Laser Notice No.50 |
电气
供电电压 | 12 VDC±10% 65-265 VAC 50/60Hz |
同步性
输入触发 TTL/LVTTL | 5/3.3V |
输出选通 TTL | 5V |
环境
操作温度 ºC | 18 to 45 |
温度依赖性(10) F.S./ºC | ≤0.03% |
环境光 lx | Up to 15,000 *Preliminary |

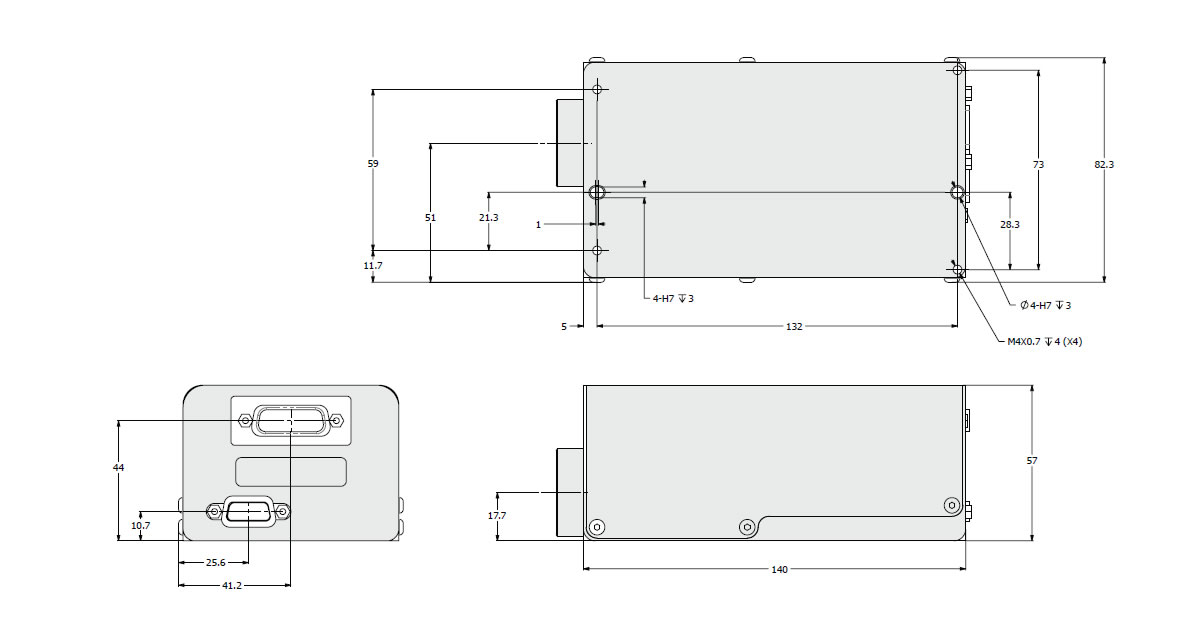

产品尺寸
产品范围
