Sintec新特 STFE-FROG实时相位还原自相关仪

FROG(Frequency Resolved Optical Gating)系列产品基于二次谐波原理,具有可靠和紧凑的特点。波前分裂技术和微型成像光谱仪的运用使得FROG极易操作和具有极高的品质。6种型号覆盖了超宽的光谱范围和从小于5fs到10ps。FROG主要分为两种类型:长脉冲,主要应用于透射光学;短脉冲,完全消除色差。我们同样提供波长可调式快速FROG,它具有非常宽的光谱范围和极高的光谱分辨率。

产品特点

  • 操作极其简便

  • 高精度

  • 实时相位还原

  • 无需校准和调试

  • 低于5fs的脉宽

  • 单发测量高达80kHZ[1]

  • 宽光谱范围(450-2000nm)[2]

  • 消色差和非色散的多周期模型[3]

  • 市场上唯一一种真正的短脉冲FORGs

型号 STFE-FORG-FC 600 STFE-FORG-FC 400 STFE-FORG-FS 600 STFE-FORG-FS 400 STFE-FORG-PS 600 STFE-FORG-PS 400
脉宽范围(fs) 4-150 4-150 10-300 10-300 50-10000* 50-5000*
波长范围(nm) 600-2000[2] 450-2100[2] 600-2000[2] 450-2000[2] 600-2000[2] 450-2000[2]
峰-峰测量能力 带有同步器80kHz/不带有同步器40kHz[1]
脉冲重复率 从Hz到GHz
脉冲能量(nJ)[2]
单发:
1 MHz:
100 MHz:
1 GHz:
> 5000
> 100
> 5
> 0.050(低能量选项)
输入偏振 线性垂直或水平
探测 CMOS 12 Bit - 3 Mpx - 72 dB
计算机接口 USB 3 或 GigE
光束直径(mm) 83 - 180
尺寸规格(mm) 55×56×265 55×56×265 55×56×265 55×56×265 55×56×195 55×56×195
* 4个脉宽范围可选:



  • PS1: 50-1000 fs

  • PS3: 200-3000 fs

  • PS5: 300-5000 fs

  • PS10: 500-10000 fs

  • 超过80kHz,测量值平均为几个脉冲。脉冲的个数取决于激光的重复率(如:4个脉冲对应于200kHz)。根据您的需求,我们的设备可以制造为具有更高的峰-峰测量能力。

  • 客户必须在标注的光谱范围内选择一个宽度为Δλ的检测窗口。可根据需求定制光谱窗口和光谱分辨率。

  • FC和FS型号都是非色散和消色差的,从而实现清晰的相位还原。

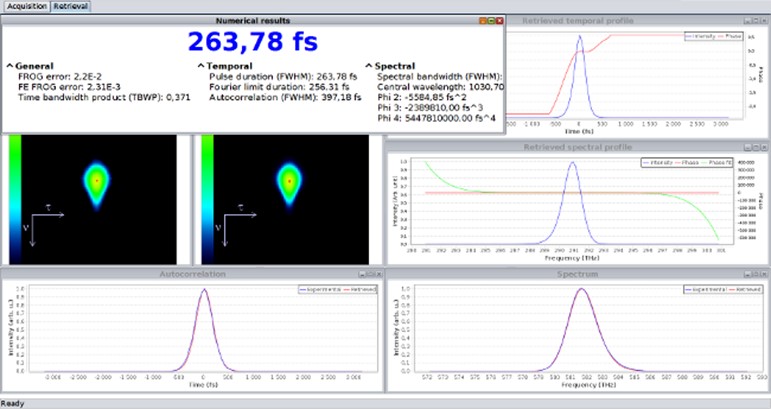

  • 图1.软件界面图。

  • 除了界面友好,它还具有优化的还原算法,这允许用户实时还原时间和光谱信息。

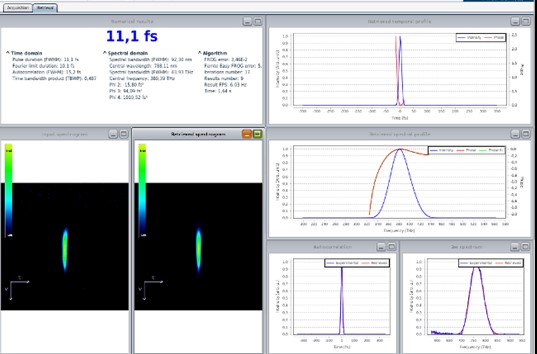

    图2.GHz/低能量(pJ)测试结果示例(低能量和小光束配置的STFE-FROG PS-700)。
