Sintec新特 STFE-ROC超紧凑自相关仪

ROC(Row Optical Correlator)自相关仪是一款超紧凑的高品质自相关仪,可进行单次发射测量。优良的设计使其极易进行光束对准,无需校准和调整,即使经过搬运也不影响仪器的优良性能。除了这些优点,ROCs自相关仪还提供了卓越的技术性能和高精度的测量,可应用于不同波长和脉冲宽度的测量。

产品特点

  • 无需校准!

  • 操作极其简便

  • 安装及测量准备仅需两分钟!

  • 适用于任何重复率

  • 单发测量最高可达80 kHz[1]

  • 空间分辨测量

  • 高精度

  • 低至5飞秒

  • 宽光谱范围

  • 超紧凑和便携

型号 STFE-ROC-FC 600 STFE-ROC-FC 400 STFE-ROC-FS 600 STFE-ROC-FS 400 STFE-ROC-PSτ 600 STFE-ROC-PSτ 400
脉宽范围(fs) 5-150 5-150 20-500 20-500 50-10000 50-5000
波长范围(nm) 600-2100* 450-2100** 600-2100* 450-2100** 600-2100* 450-2100**
脉冲重复率 从Hz到GHz
脉冲能量(nJ)[2]
单发:
1 MHz:
1 GHz:
> 1000
> 10
> 0.05(低能量选项)
输入偏振 线性垂直或水平
探测 CMOS 12 Bit - 3 Mpx - 72 dB
计算机接口 USB 3 或 GigE
光束直径(mm) 30 - 无限
尺寸规格(mm) 55×56×265 55×56×265 55×56×265 55×56×265 55×56×195 55×56×195
τ 4个脉宽范围可选:
  • PS1: 50-1000 fs

  • PS3: 200-3000 fs

  • PS5: 300-5000 fs

  • PS10: 500-10000 fs

* ROC 600的4个波长选项:
  • 700-1200 nm (R)

  • 1000-1600 nm(IR1)

  • 1400-2100 nm(IR2)

  • 700-2100 nm(BB)

** ROC 400的6个波长选项:
  • 与ROC 600(R,IR1,IR2)相同

  • 450-640 nm(B)

  • 500-800 nm(G)

  • 450-2100 nm(BB)

  • 超过80kHz,测量值平均为几个脉冲。脉冲的个数取决于激光的重复率(如:4个脉冲对应于200kHz)。根据您的需求,我们的设备可以制造为具有更高的峰-峰测量能力。

  • 最小的平均输入功率为10mW,1MHz。最大的平均输入功率为2.5W,这意味着绝大多数情况下,光束可以直接入射ROC。

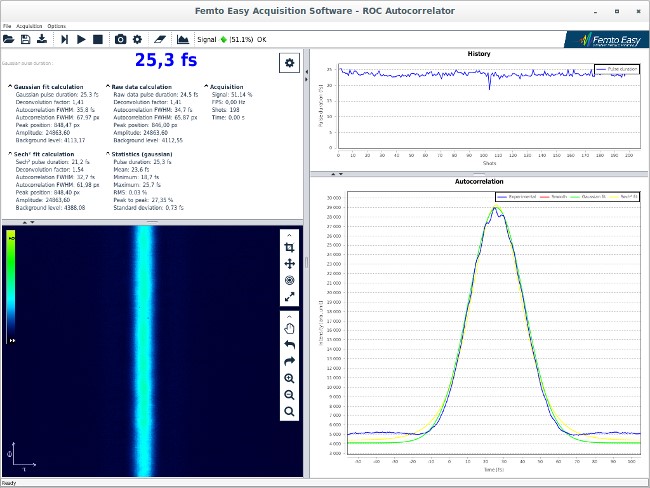

  • 图1. 软件界面图。

  • 此软件界面直观友好,兼容触摸屏操作,可以在Linux和Windows下运行,它可以通过PC,平板电脑或者智能手机进行远程操控。另外,也可以根据需求提供定制的软件开发。

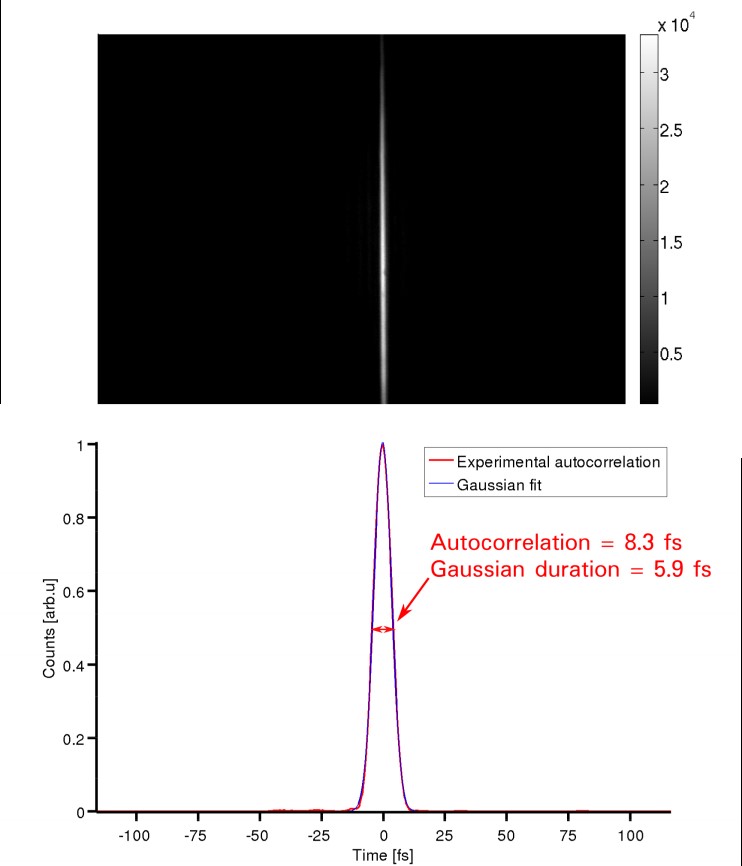

    图2. 多周期脉冲宽度测试结果示例(STFE-ROC FC-700)。

  • 上图为空间分辨自相关轨迹原始图像;下图为自相关轨迹分析耦合结果,试验数据(红线)被拟合成高斯函数(蓝线)。自相关轨迹的半高全宽是8.3fs,对应的高斯脉宽为5.9fs。

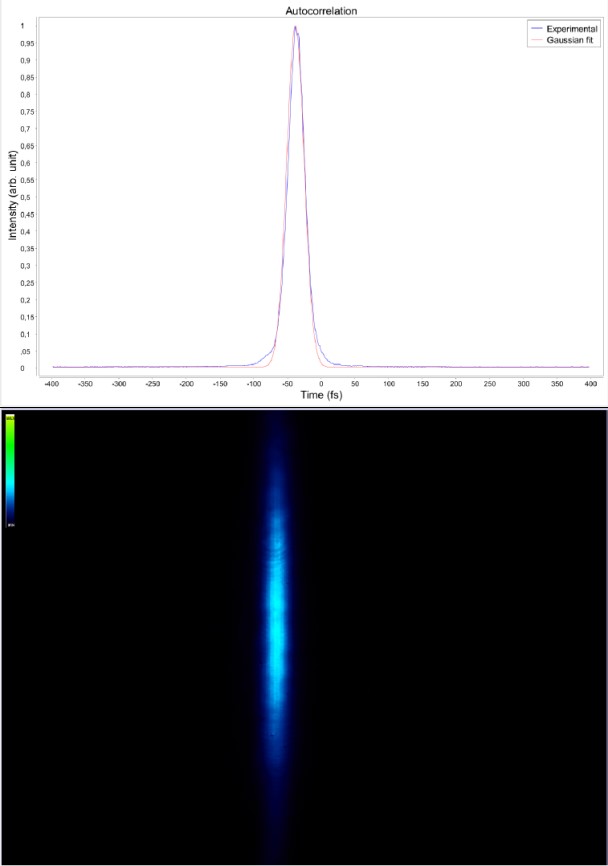

    图3. 低能量激光脉冲宽度测量结果(STFE-ROC FC-400测试Ti:Sapph振荡器,测量的平均功率仅为20mW,重复率为62MHz,单脉冲能量为0.3nJ)。下图是空间分辨自相关轨迹原始图像。上图自相关轨迹在分析耦合结果。实验数据(蓝线)被拟合成高斯函数(红线)。自相关轨迹的半高全宽为30.4fs,对应的高斯脉宽为21.5fs。
