Sintec新特 STAR-FGC-GT/STAR-FGC-GS 玻璃光纤几何测量系统
STAR-FGC系列是在生产和研发环境中测量标准和特种光纤尺寸的完整解决方案。STAR-FGC-GT -玻璃光纤几何尺寸,直径可达400um。STAR-FGC-GS -玻璃光纤几何光纤,直径达1000um。暗场照明系统允许软件通过照亮光纤端面和成像反射光来显示光纤端面的清晰实时图像。这允许用户在进行几何测量时检查光纤的端面。光纤几何测量的暗场方法得到了英国NPL和美国NIST的支持。
STAR-FGC附带一个高效的软件包,其中包含在反射和传输模式之间切换的控件。这允许用户快速轻松地进行核心和包层几何测量,包括直径、非循环和同心度。该软件包含所有标准电信光纤的测量模板,但用户也可以创建自己的模板。这允许测量许多特殊光纤类型,包括双包层光纤、弯曲不敏感光纤、多芯光纤等。
特点和优势
-
测量最广泛的光纤尺寸和类型-单单元解决方案意味着更少的工作台空间
-
符合标准-按照国际标准进行校准,确保其准确性
-
生产就绪-可靠、可重复、在几秒钟内可得出结果
型号 | STAR-FGS-GT | STAR-FGC-GS | |
光学参数 | |||
最大可视范围 | 600 um | 1200 um | |
光纤照明-反射 | 暗视野照明, 850nm LED | ||
光纤照明-传输 | 多LED阵列, 850nm | ||
可重复性 | 单模 | 多模 | 多模 |
芯径直径 | < 0.05 um | < 0.08 um | < 0.1 um |
包层直径 | < 0.05 um | < 0.05 um | < 0.25 um |
芯径不圆度 | < 1.0% | < 0.5% | < 0.05% |
包层不圆度 | < 0.1% | < 0.1% | < 0.1% |
纤芯-包层同心度误差 | < 0.06 um | < 0.05 um | < 0.05 um |
测量能力 | |||
测量时间 | < 10 seconds (excluding fiber prep) | ||
光纤直径 | Up to 400 um | Up to 1000 um | |

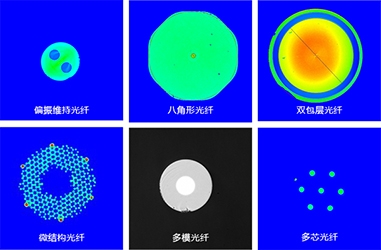

特种光纤 | Dual clad, octagonal, PM, Multicore, PCF, etc. | ||
物理参数 | |||
重量 | 11kg (行李箱33公斤) | ||
尺寸 | 0.5 x 0.5 x 0.2 | ||
操作温度 | 0℃~ + 50℃ | ||
湿度 | 5%-95%相对,非冷凝 | ||
电脑要求 | 所有FGC系统都配有运行最新Windows操作系统的台式计算机 | ||
数据接口 | 2 x USB3.0 (USB B to USB A: 2m电缆供应) |
-
* 重复性是在STAR-FGC-GT上使用一根125um光纤测量的,无需将其从设备上移除,重复性规格仅适用于OM1、OM2和单模光纤。
-
** 重复性是在STAR-FGC-GS上使用一根540/600um光纤测量的,无需将其从设备上移除。
订购须知
型号 | 规格 |
STAR-FGC-GT | 用于测量直径高达400微米的光纤的玻璃光纤几何系统。包括光纤单元、光纤处理台、电缆、软件包;台式计算机;一对适用于直径250微米涂层光纤的Arden支架。 |
STAR-FGS-GS | 用于测量直径高达1000微米的光纤的玻璃光纤几何系统。包括光纤单元、光纤处理台、电缆、软件包;台式计算机;一对适合直径400微米涂层光纤的Arden支架。 |
STAR-FG-H-250 | 一对带有250微米V槽的Arden FGC纤维支架,适用于直径250微米的涂层光纤。 |
STAR-FG-H-400 | 一对带有400微米V形槽的Arden FGC纤维支架,适用于直径400微米的涂层光纤。 |
STAR-FG-H-600 | 一对带有600微米V形槽的Arden FGC纤维支架,适用于直径600微米的涂层光纤。 |
STAR-FG-H-800 | 一对带有800微米V槽的Arden FGC纤维支架,适用于直径800微米的涂层光纤。 |
STAR-FG-H-1000 | 一对带有1000微米V形槽的Arden FGC纤维支架,适用于直径1000微米的涂层光纤。 |
STAR-FG-H-CUST | 一对带有客户定义的V形槽直径的Arden FGC纤维支架 |
STAR-FGC-GUEW3 | FGC-玻璃几何系统,延长保修,涵盖自购买之日起3年的零件和人工,返回基地。封面不包括相机。 |
STAR-FGC-GUEW5 | FGC-玻璃几何系统,延长保修,涵盖自购买之日起5年的零件和人工,返回基地。封面不包括相机。 |
STAR-FGC-PMI | PM照明器设计用于FGC。 |
