Sintec新特 STAR-MPX环形通量计

环绕通量现在被广泛接受为IEEE、TIA和IEC指定模态填充的首选方法。FOTP-203中定义了环绕通量的测量——“模式资源管理器”是当今最符合标准的测量系统,已被美国和欧洲的主要标准实验室选择作为其临界测量的基础。其紧凑的尺寸和坚固的设计使其成为电缆制造商,光纤仪器公司和VCSEL,激光和LED光源制造商的首选工具。在每天的工厂使用中,业内的主要参与者都依赖于Modal Explorer。模态资源管理器可用于测量850和1300nm以及其他自定义波长。Modal Explorer使环通量测量简单、准确,符合国际标准。但是,如果您正在为多模系统测量基于激光的透射光源,您可能需要使用测试跳线组件和光纤振动器,以避免“斑点”。行业标准,例如IEEE 802.3aq和FOTP-203,要求使用机械光纤振动器。光纤振动器(MPX-SR3选项)通过改变光纤中模式的差分路径长度来减少斑点。纤维不断摇晃,以使斑点被平均出来。这将确保测量包围通量的足够可重复性。

特点和优势

  • 带有焦点指示器的端面检查模式,为操作员提供更好的可重复性

  • 电源监视器-同时优化轻吞吐量和模态条件

  • 实时测量-轻松调整模态条件并提高生产率

  • 具有完全填充发射条件的内部LED

  • USB2.0连接提供便携性-可选的手提箱加上笔记本电脑

  • 可选的几何校准工件,以实现MPX的用户校准

  • 为在生产环境中使用而设计的API软件控制功能

应用

  • IEC11801和TIA/EIA568 LAN测试的源和跳线特性

  • 千兆以太网IEEE 802.3的VCSEL特性

  • 模式扰频器和模式滤波器特性

  • 连接器检查测量电源符合IEC 61280-4-1

型号 STAR-MPX-1 STAR-MPX-2
波长 850nm (环通量测量范围从400nm到1100nm,但端面检测和聚焦在850nm) 1300nm (环通量测量范围为900nm至1700nm,端面检测和聚焦范围为1300nm)
尺寸 260mm(W)x270mm(D)x90mm(H)
     10”(W)x10.5”(D)x3.5”(H)
260mm(W)x390mm(D)x110mm(H)
     10”(W)x15”(D)x4.5”(H)
重量 2.5kg / 5.5lb 7.0kg / 15.5lb
动态范围 60dB >60dB
图像传感器 CCD array, 12 bit, 4.65um 方形像素 InGaAs array, 12 bit, 30um s方形像素
最大芯径 110um 110um
最大光源功率 约10mW(取决于功率密度、光纤类型等) 约10mW(取决于功率密度、光纤类型等)
输入连接器适配器可用 通用2.5mm套圈;LC(均作为标准提供),FC, ST,SC,MTP,裸光纤(可选) 通用2.5mm套圈;LC(均作为标准提供),FC, ST,SC,MTP,裸光纤(可选)
端面检查和聚焦 850nm LED 1300nm LED
内置引用源 850nm LED, FC connector, over-filled (110um 芯径直径,; 0.37NA) 1300nm LED, FC connector, over-filled (110um 芯径直径,; 0.37NA)
功率 外部切换模式额定电压(提供) 外部切换模式额定电压(提供)
PC连接方式 USB 2.0 (USB B to USB A: 2m电缆供应) USB 2.0 (USB B to USB A: 3m电缆供应)
电脑要求(最低要求) 2GB RAM; USB 2.0 port – 无法使用 USB 3.0 2GB RAM; USB 2.0 port – 无法使用 USB 3.0
操作系统 Windows7/8/10 32bit or 64bit Windows7/8/10 32bit or 64bit
工作温度 0℃ to + 50℃ 0℃ to + 50℃
湿度 5%-95%相对,非冷凝 5%-95%相对,非冷凝

订购须知

型号 规格
STAR-MPX1 MPX-1系统用于850nm多模光纤模态分析,包括光学单元、电缆、软件包和用户手册。系统提供一个通用2.5毫米连接器适配器和一个LC连接器适配器。电脑不包括在内。有关计算机配置的信息,请参阅产品规范。
STAR-MPX2 MPX-2系统用于1300nm多模光纤模态分析,包括光学单元、电缆、软件包和用户手册。系统提供一个通用2.5毫米连接器适配器和一个LC连接器适配器。电脑不包括在内。有关计算机配置的信息,请参阅产品规范。

可选项

型号 规格
STAR-MPX-API MPX API软件插件,旨在访问和控制MPX进行自动测试(需要额外的许可证)

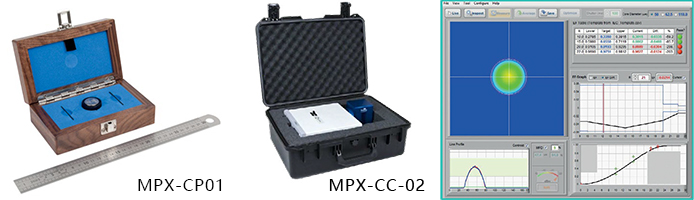

STAR-MPX-CC-01 MPX-1的硬质手提箱
STAR-MPX-CC-02 MPX-2的硬质手提箱
STAR-MPX-CP01 MPX-1和MPX-2的玻璃镀铬校准工件和软件包,使用户校准可追溯到NPL标准。包括玻璃上镀铬工件、软件CD和操作说明
STAR-MPX-CAU250 2.5mm直径套圈连接器的输入连接器适配器,通用(MPX-1和MPX-2作为标准提供)
STAR-MPX-CALC LC连接器的输入连接器适配器(MPX-1和MPX-2作为标准提供)
STAR-MPX-CAFC FC连接器的输入连接器适配器
STAR-MPX-CAFC/APC FC/APC连接器的输入连接器适配器
STAR-MPX-CASC SC连接器的输入连接器适配器
STAR-MPX-CASC/APC SC/APC连接器的输入连接器适配器
STAR-MPX-CAST ST连接器的输入连接器适配器
STAR-MPX-CAMTP MTP连接器的输入连接器适配器
STAR-MPX-CAMTRJ MTRJ连接器的输入连接器适配器
STAR-MPX-CAU250/APC 输入连接器适配器直径2.5mm套圈APC连接器,通用
STAR-MPX-SR3*** 带有2根光纤的光纤振动器(1 x OM1和1 x OM2);输入和输出上的FC/PC连接器。***请参阅下一页上的描述
STAR-MPX-UEW3 MPX延长保修涵盖零件和人工,自购买之日起3年,返回基地。封面不包括相机
STAR-APL-LC 笔记本电脑,预装了应用软件
STAR-APL-DC 台式计算机,预装了应用软件
