Sintec新特 STAR-CMC-1550 光纤模式测量分析仪

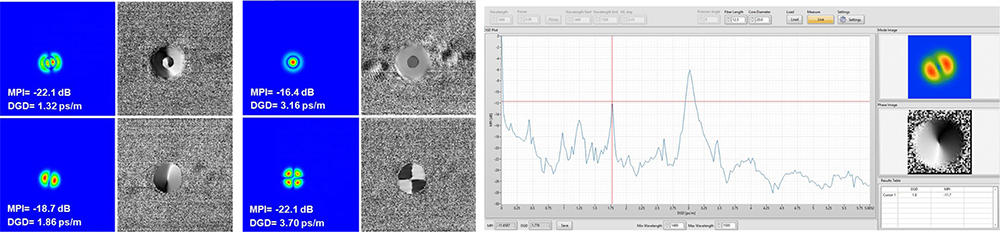

STAR-CMC-1550光纤模式测量分析仪使用空间和光谱分辨成像(S2)技术来识别少模光纤的传播模式。它由两个不同的单元组成:一个可调谐激光器和一个接收器单元。STAR-CMC-1550 允许获得每种传播模式的差分群延迟 (DGD) 以及与最激发模式相比的相对强度或多径干扰(MPI)。此外,STAR-CMC-1550允许重建被测光纤的导模轮廓和相位。

特点和优势

  • 可测量直径高达400um的光纤

  • 可测量空芯和实芯少模光纤

  • 可重建传播模式剖面和相位

  • 可计算高阶模式与最激发模式相比的相对强度

  • 可计算传播模式的DGD

测量能力

  • 纤维直径:<400um

  • 光纤长度:5~100m

  • 测量时间**:< 90秒 

  • 光纤类型:少模实芯和空芯光纤

  • 可分析2000张图像

光学参数

  • 测量波长:1480~1630nm

  • 波长分辨率:10pm

  • 最大DGD:365ps

  • DGD分辨率:0.05ps

  • 图像传感器:InGaA10.8x12.3mm,512x640像素,20um像素间距

  • 曝光范围:0.1ms至20ms曝光时间

  • A/D转换:16位

物理参数

  • 重量:7kg(可调谐激光); 8kg(接收单元)

  • 尺寸:0.22m  x 0.385m x 0.131m(可调谐激光器); 0.306mx0.606mx0.145m(接收器单元)

  • 工作温度:15-300℃

  • 湿度:相对湿度5%-95%,非冷凝

  • 计算机要求:所有系统均配备运行最新Windows操作系统的计算机

  • 数据接口:1 X USB 3.0(USBA to USBB:提供1m电缆)
