Sintec新特 STVL-07-3.0-UV/VIS/RGB 工业级DLP光学投影模组

STVL-07-3.0-UV/VIS/RGB是一款基于微镜技术的高性能DLP®投影模组,旨在满足苛刻的工业应用。自20多年以来,DLP技术广泛应用于多媒体和数字电影,已成为工业解决方案的重要工具。STVL-07-3.0-UV/VIS/RGB投影仪的核心是一个0.7“DLP芯片,由1个024x768反射镜阵列组成。这些双稳态反射镜在微秒内翻转到相反的倾斜位置,以产生所需的图案。STVL-07-3.0-UV/VIS/RGB为每个单独的反射镜提供精确的高速控制,使投影输出具有出色的灵活性和图案帧率。投影仪配备了大功率LED光源,这是该设备紧凑耐用设计的关键。典型的使用案例包括机器视觉照明、3D扫描、工业曝光和增材制造。除此之外,新出现的应用程序也得到了开放SDK接口的良好支持。STVL-07-3.0-UV/VIS/RGB有两个镜头选项,一个是具有变焦功能的标准投影镜头,另一个是固定焦距的广角镜头。

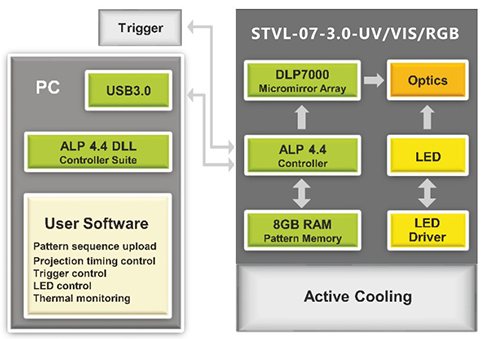

STVL-07-3.0-UV/VIS/RGB的中央控制单元采用USB3.0连接,实现图形上传、显示和同步。集成触发设施支持可选择的电压电平,并可通过软件编程。LED光源的数字驱动器可方便地访问电源设置和温度读数,以进行热管理。

ALP-4.4控制器套件是中央编程工具,为产品开发提供所有必要的功能。图案序列通过无损压缩的USB3.0传输从PC上传到板载存储器。显示序列的属性,例如,比特深度、图片时间、触发模式、重复可以自由定义,以满足各自的应用要求。ALP-4.4固件将模式从板载SDRAM存储器流式传输到DLP7000微镜阵列,其中输入模式被一一映射到镜。模式在全局重置模式下更新;这意味着所有镜像在几微秒内同时切换。通过控制每个反射镜的开启时间来生成灰度值模式,从而产生精确的灰度值线性。最大全局阵列切换速率为22727帧/秒;甚至可以通过微镜阵列的部分更新来实现更高的帧速率。多个STVL-07-3.0-UV/VIS/RGB设备可以并行运行,方便地从同一应用程序进行控制,并通过触发设备精确同步。ALP-4.4 API已被证明适用于所有DLPC410芯片组;DLL支持C++、Python  LabVIEW、.NET等开发平台。Microsoft®操作系统支持最新的Windows®版本,包括32位和64位。ALP-4 USB3.0驱动程序功能强大,经过验证,符合UIF标准,并在工业和医疗应用中得到全天候验证。

LED选项

  红色 绿色 蓝色 紫罗兰色 白色
主波长 613**nm 525nm 460nm 405/385*/365*nm -
频谱带宽FWHM 19nm 34nm 20nm 15nm -
STVL-07-3.0-RGB输出* 330 lm
 1450mW
850 lm
 1550 mW
140lm
 2550mW
-
 1750/2450/2550mW
1100 lm -

*STVL-07-3.0-RGB中不可用
 **635nm可根据要求提供
***连续投影的典型值,脉冲操作可能产生更高的输出

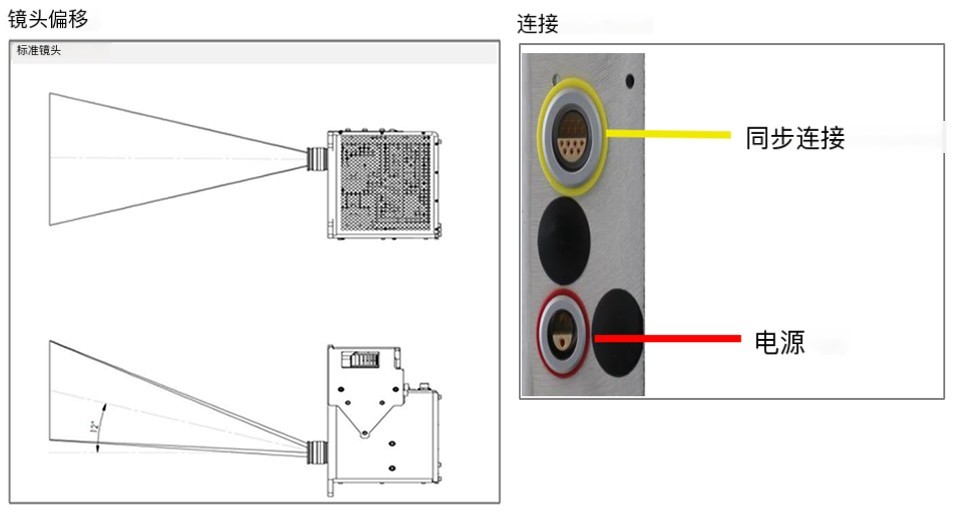

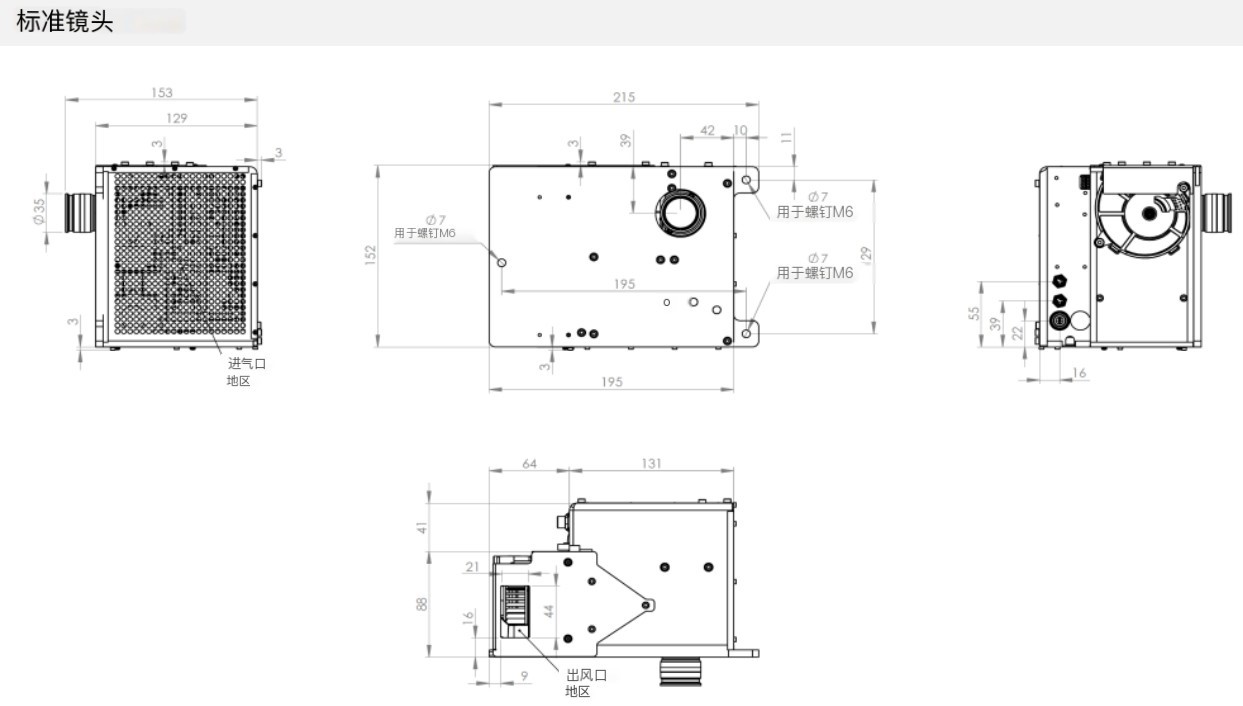

镜头选项

  长度L
 直径D
 质量M
扭曲 工作距离D
 投掷比TR
快速移动 均匀性(IEC)
 对比度FOFO
MTF
标准镜头 L=36 mm
 D=35mm
 M-150g
0.2% D> 0.4m
 TR=1.8…2.1
1.00-1.16 +25%-30%
 2000:1
45%@36 lp/mm

帧速率


 DMD阵列
1024 x 768 1024 x 768 1024 x 768 1024 x 768 1024 x 768 1024 x 512
位深度 8-bit 7-bit 6-bit 5-bit 1-bit 1-bit
帧速率 290 fps 569 fps 1091 fps 2016 fps 22727 fps 30300 fps

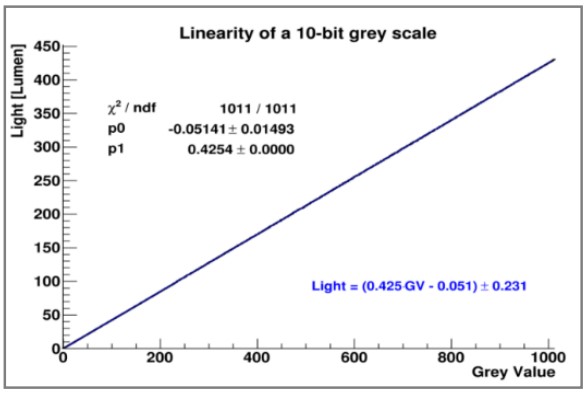

灰度线性度

ALP-4支持精确的位平面定时,实现与同步相机记录相关的出色灰度线性。灰度值偏差小于满刻度值的0.06%。

常规规格

重量(不含镜头) 输入功率 工作温度 储存温度 法规 LED寿命
3000g DC 19-24 V
 150W
10℃-40℃
 非冷凝
-10℃-50℃
 非冷凝
CE
 FCC A级
>10000h
 (接通时间)
