Sintec新特 STVL-07-2.0-RGB 多色工业级DLP光学投影模组

STVL-07-2.0-RGB投影仪,可选RGB,配备三个大功率LED光源和一个集成冷却系统。典型的用例是3D体积显示、3D测量、增强现实应用和机器视觉照明。除此之外,新出现的应用程序也得到了开放SDK接口的良好支持。STVL-07-2.0-RGB有两个镜头选项,一个是具有变焦功能的标准投影镜头,另一个是固定焦距的广角镜头。

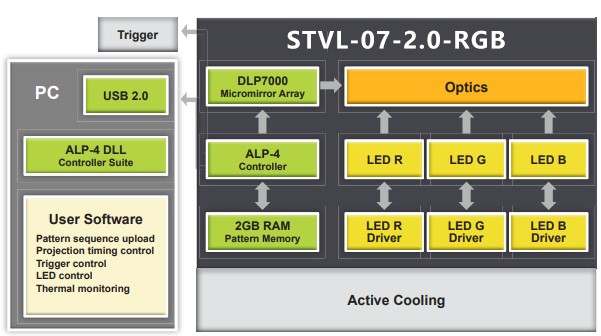

STVL-07-2.0-RGB的中央控制单元通过USB 2.0连接,实现图案上传、显示和同步。集成触发设施在其光耦接口支持宽电压范围,并且是软件可编程的。LED光源的数字驱动器可方便地访问电源设置和温度读数,以进行热管理。

ALP-4.2控制器套件是中央编程工具,为高级产品开发提供了所有必要的功能。图案序列通过无损压缩的USB 2.0传输从PC上传到板载存储器。STVL-07-2.0-RGB是USB 2.0连接,实现模式上传、显示和同步。三个LED光源的三个单独的数字驱动器可以方便地访问电源设置和温度读数,以便对每个LED进行热管理。此外,每个LED都由可编程高速控制线选通。集成触发设施支持用于外部主控或从控模式的可选电压电平。显示序列的属性,例如,比特深度、图片时间、触发模式、重复可以自由定义,以满足各自的应用要求。ALP-4.2固件将模式从板载SDRAM存储器流式传输到DLP7000微镜阵列,其中输入模式被一一映射到镜。模式在全局重置模式下更新;这意味着所有镜像在几微秒内同时切换。通过控制每个反射镜的开启时间来生成灰度值模式,从而产生精确的灰度值线性。最大全局阵列切换速率为22727帧/秒。多个STVL-07-2.0-RGB设备可以并行运行,方便地从同一应用程序进行控制,并通过触发设备精确同步。ALP–4.2 API经过充分验证,DLL支持C++、C#、Visual Basic(.NET)、Python、MATLAB、LabVIEW和其他开发平台。Microsoft®操作系统支持最新的Windows®版本,包括32位和64位。ALP-4 USB 2.0驱动程序功能强大,经过验证,符合UIF标准,并在工业和医疗应用中得到全天候验证。

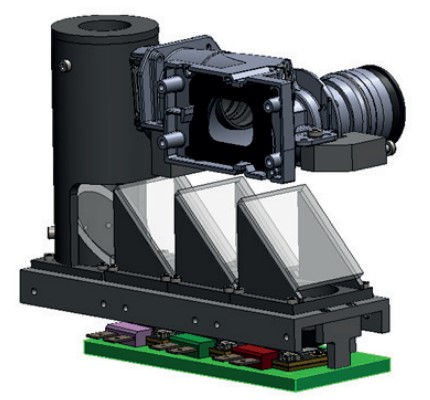

光学和热设计

每个LED的红光、绿光和蓝光输出被组合并通过二向色镜系统馈送到均化器(光隧道)中。STVL-07-2.0-RGB的输出颜色可以在全帧率下进行RGB切换。包括一个带主动冷却器的通用铜散热器,用于LED光源的热管理。ALP-4.2的温度监测设施提供了确保LED在规定范围内安全运行所需的所有信息。

LED选项

  红色 绿色 蓝色
典型主波长 613nm 525 nm 460 nm
频谱带宽FWHM 19 nm 34nm 20 nm
STVL-07-2.0-RGB输出* 400 lm
 1750 mW
850 lm
 1550 mW
140lm
 2550mW

*连续投影的典型值,脉冲操作可能产生更高的输出

镜头选项

STVL-07-2.0-RGB 长度L
 直径D
 质量M
扭曲 工作距离D
 投掷比TR
标准镜头
 零件号:9052
L=40mm
 D=35mm
 M-120g
0.2% D> 0.4m
 TR=1.8…2.1
广角镜头
 零件号:9591
L=91mm
 D=81mm
 M-580g
5.5% D> 0.5m
 TR=0.9

每种颜色的帧速率

DMD阵列 1024 x 768 1024 x 768 1024 x 768 1024 x 768 1024 x 768 1024 x 512
位深度 8-bit 7-bit 6-bit 5-bit 1-bit 1-bit
帧速率 290 fps 569 fps 1091 fps 2016 fps 22727 fps 30300 fps

常规规格

重量(不含镜头) 输入功率 工作温度 储存温度 法规 LED寿命
3200g DC 12-24 V
 150W
10℃-40℃
 非冷凝
-10℃-50℃
 非冷凝
CE
 FCC A级
>10000h
 (接通时间)
