Sintec新特 STVL-07-2.0-UV/VIS 单色工业级DLP光学投影模组

高性能、高灵活度工业级DLP光学投影模组STAR-07基于1024x768分辨率的高速DMD空间光调制器V-7000VIS,集成了高功率LED光学模块,成为了一个独立的工业级DLP光学投影模组;内置的兼容C++,Python和C#等多个变编程环境的SDK,用户可以方便灵活精确地设置投影图形格式、投影帧频和顺序。STAR-07支持1100流明投影光输出,可选配变焦或广角镜头,投影帧频可高达22.272kHz, 代表了当前市场上DLP光学投影模组的高性能产品,适用于机器视觉照明、3D扫描、工业数字化曝光和3D打印。

工业级DLP光学投影模组STAR-07提供灵活的控制,能适用于各种相关应用。利用1024x768分辨率高速DMD空间光调制器V-7000VIS 50Gbit/s的带宽特性,STAR-07的投影帧频可高达22.272kHz;通用高性能SDK持只使用部分像元(Area of Interest),可实现高达50kHz的投影帧频。同时,通用高性能SDK ALP4.2支持C++,Python和C#等多个编程环境,用户可以方便灵活精确地设置投影图形格式、灰度等级、投影帧频和顺序,并可以实现像素级的精确控制。

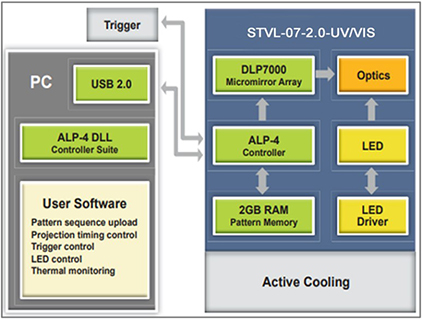

工业级DLP光学投影模组STAR-07的核心控制单元配备USB2.0数据传输接口,可实现投影图形数据的上传和投影帧频的控制,配备光电耦合电路的集成化同步触发接口支持宽范围的触发电压,并且是可编程的I/O接口。高功率LED光源的数字驱动器可以方便的进行功率设置和温度读取以便进行系统的散热管理。

LED选项

  红色 绿色 蓝色 紫罗兰色 白色
典型主波长 613nm 525nm 460nm 405nm -
频谱带宽FWHM 19 nm 34nm 20nm 20nm -
STVL-07-2.0-UV/VIS输出* 330 lm
 1450mW
850 lm
 1550 mW
140lm
 2550mW
-
 2150mW
1100 lm -

*对于连续投影的典型值,脉冲操作可以产生更高的输出。

镜头选项

  重量 失真 工作距离 投射比 均匀性(IEC) 对比度FOFO MTF
标准镜头 123g 0.2% 0.4m-10 m 1.8 +35%-30% 2000:1 45%@36 lp/mm
广角镜头 580g 5.5 0.5 m-2 m 0.9 +26%/-23% 2000:1 30%@36 lp/mm

帧速率

DMD阵列 1024 x 768 1024 x 768 1024 x 768 1024 x 768 1024 x 768 1024 x 512
位深度 8    -bit 7    -bit 6    -bit 5    -bit 1    -bit 1    -bit
帧速率 290 fps 569 fps 1091 fps 2016 fps 22727 fps 30300 fps

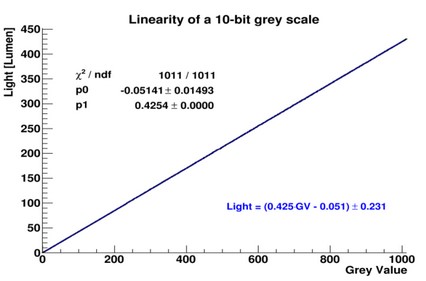

灰度线性度

ALP-4支持精确的位平面定时,实现与同步相机记录相关的出色灰度线性。灰度值偏差小于满刻度值的0.06%。

常规规格

重量(不含镜头) 输入功率 工作温度 储存温度 法规 LED寿命
2000g DC   12-24    V
 150W
10℃-40℃
 非冷凝
-10℃-50℃
 非冷凝
CE
 FCC A级
>10000h
 (接通时间)
