X-Rite 爱色丽 ERX145色度在线检测仪器

ERX145是一款测量口径为30mm的非接触式在线色差仪/分光光度仪，非常适合卷材涂装等行业中表面较大的产品的测色。

在线卷材涂料测量

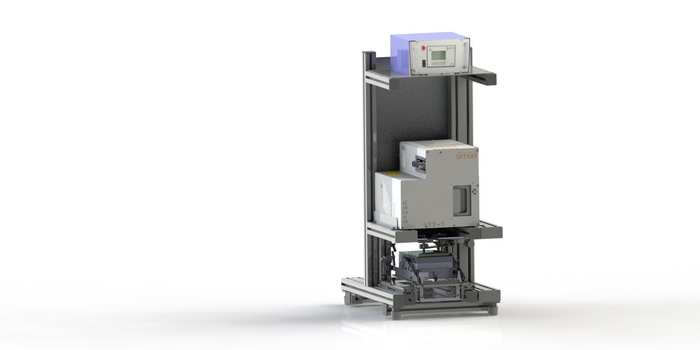

在实验室或生产线进行45:0测量
可连接ESWin QC以监测色彩质量
60mm测量距离和30mm测量光斑

产品概述

监测涂装生产线的色彩准确度 - ERX145 色度在线检测仪器：ERX145色度在线检测仪器专为在卷材涂料上进行非接触式测量而设计，可消除代价高昂的生产线色彩错误，尤其适用于色彩频繁变化的环境。当与ESWin QC软件配套使用时，该色度色差仪将成为在线质量控制系统，可向操作人员预警色差问题并实现色彩调整。

可再现性：≤0.03 dL*, da*, db*
可重复性：≤0.3 dL*, da*, db*
设备测量结构：45°:0°

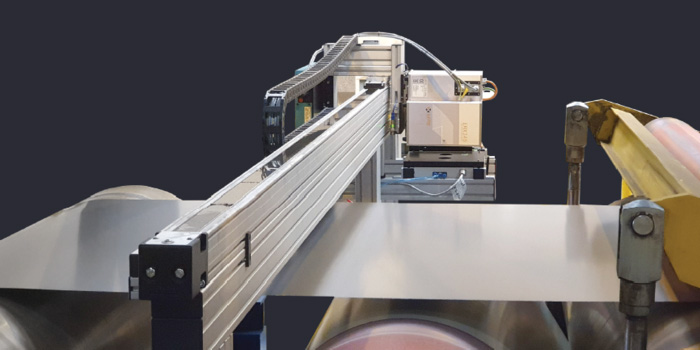

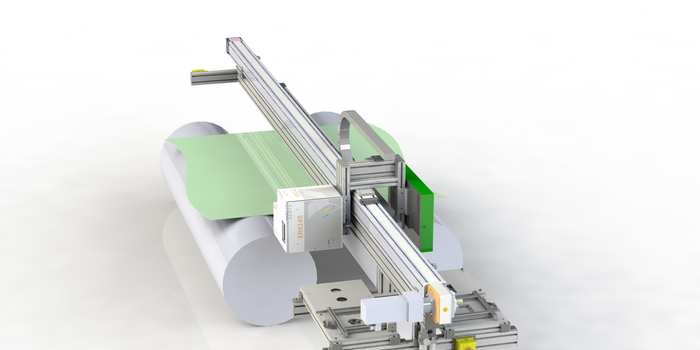

色度在线检测仪器 - 保持卷材涂装生产线顺利运行：凭借45°:0°光学测量结构，ERX145 Inline色度在线检测仪器可以安装在生产线上方的横梁上，尽早识别色差问题，避免卷材损坏。当与 ESWin QC色彩管理软件配套使用时，它可提供可操作指导，让操作人员立即纠正问题，而无需停止生产。该仪器与ERX45 Lab分光光度仪的相关性非常出色，可根据公认的国际标准进行客观评估，确保在线测量方案的完整性。

色度色差仪 - 测量高温涂装表面的色彩：ERX145 Inline色度色差仪可安装在水淬装置后面，该位置的产品温度仍然很高。内置的高温计可测量热卷带的实际温度，并结合 ESWin QC色彩管理软件 重新计算色彩与室温的关系，确保在线测量与实验室系统的高相关性。必要时，可以在其旁边安装GlossFlash 6060来评估卷材整个长度和宽度方向的色彩和光泽度。若卷带两面的色彩都非常重要，还可在卷材下方额外安装一台ERX145 Inline色度色差仪。

短期稳定性和长期准确性：采用真正的双光束测量和自动波长校准功能。仅需每4周进行一次外部校准，就能保证理想的正常运行时间

适用于严苛的生产环境：ERX145专为持久耐用而设计，其坚固性足以耐受多灰尘的生产线，同时测量准确度不受影响

监测涂装卷材的色彩：该仪器安装在60mm (2.4”)的测量距离，使用30mm测量光斑进行测量，其在线测量结果与实验室测量结果差异非常小

ERX145：规格、设计/印前媒体、配色、生产、质量控制

产品规格

色彩传感器 ERX145
光学几何结构    45a:0deg
测量结构    环形
带UV光谱测量区域    330 nm - 730 nm
带内部自动控制的波长精度    优于0.1 nm
双光束（样品和参考通道）    同步
测量时间    20 ms
测量区域    30 mm
测量距离    65mm
误差dE* < 0.2时测量距离偏差    ± 10 mm
测量间隔    3 秒
CIELAB重复性
(重复测量白色标准色板的标准偏差)    dL*, da*, db* ≤ 0.03
仪器台间差
基于白板    dL*, da*, db* ≤ 0.1
测量BCRA系列12色板的平均色差    dE* < 0,3
尺寸    282 x 298 x 269 mm³
重量    13.5kg
防护等级    IP 53, CE 标志
校准（PTB登记备案，德国标准化研究所）    instrument specifi c white standard
和计算机的通信方式    CAN总线，配备USB转接器
环境温度    高50°C
电源接口 EPX
输入电压    115V/230 V AC, +25% / -15%, 45-440 Hz
功耗    大50VA，典型25 VA
测量头接口    电缆长20m
尺寸    约265 x 265 x 155 mm (10.4” x 10.4” x 6,1”)
重量    约2.3kg
防护等级    IP 65, CE 标志
计算机接口 ECX
输入电压    115V/230 V AC, +25% /-15%, 45-440 Hz
功耗    大100 VA，典型10VA
通过CAN总线连接至EPX接口    电缆长500m
USB接口至计算机    电缆一般1.5m，长3m
尺寸    约265 x 265 x 135 mm (10.4” x 10.4” x 5.3”)
重量    约2.4 kg
防护等级    IP 65, CE 标志
